Ersatzteile für Fireplace Alicante Kaminofen

Original Abdeckplatte für den Kaminofen Fireplace Alicante

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Fireplace Alicante Abdeckplatte Eckdaten:

• Topplatte, Bedeckung

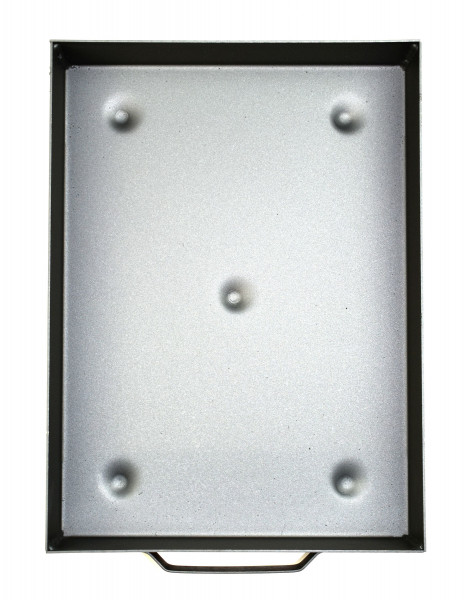

Original Aschekasten für den Kaminofen Fireplace Alicante

Fireplace Alicante Aschekasten Eckdaten:

• Ascheschublade, Aschebox
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Alicante

Fireplace Alicante Ascherost Eckdaten:

• Feuerrost, Brennraumrost
• Maße (B/H/L) 270 mm x 29 mm x 272 mm
• Material Guss
• Position 27 in der Explosionszeichnung

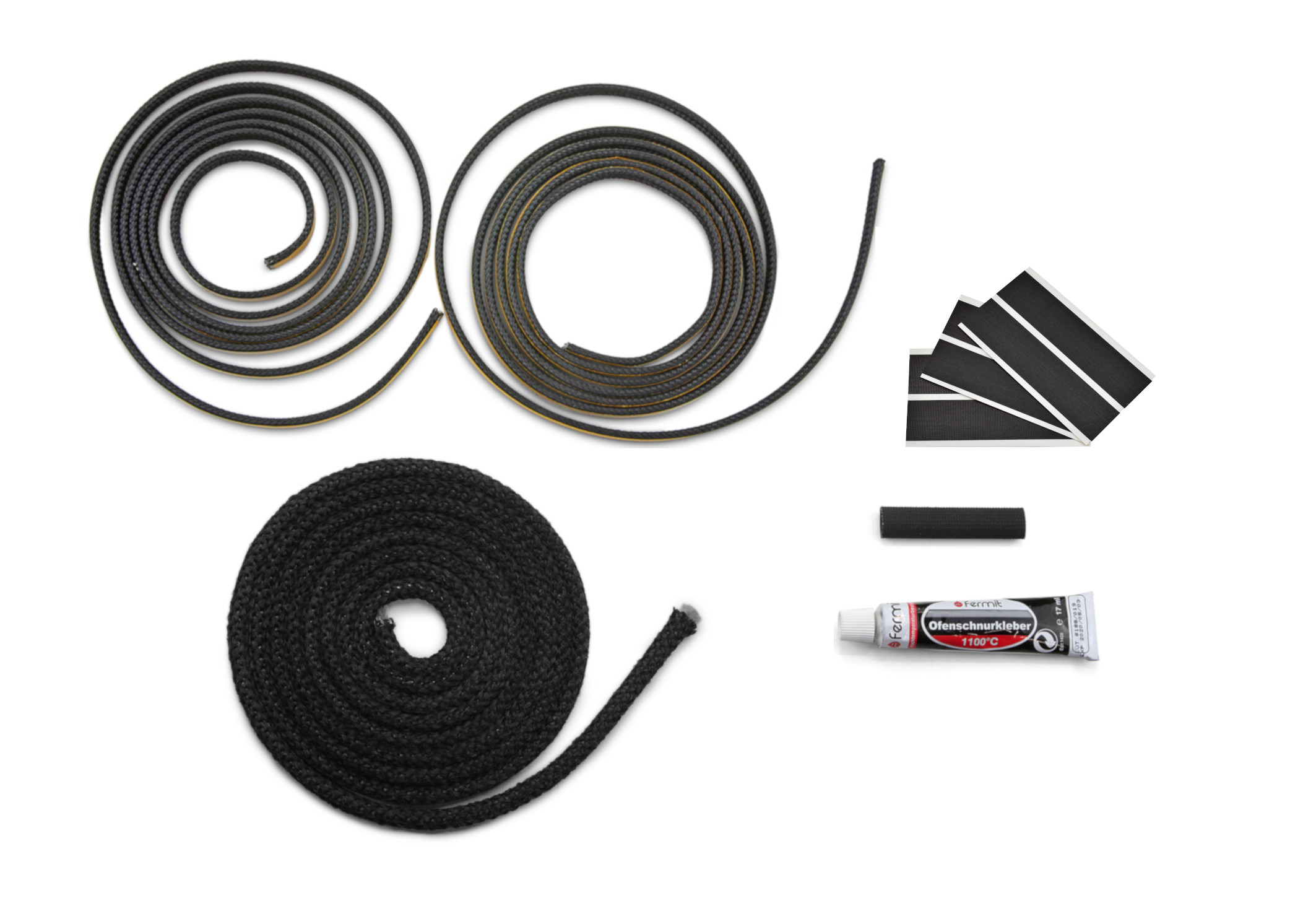

Dichtung Set für den Kaminofen Fireplace Alicante

• Dieses Set beinhaltet die Dichtschnüre für die Scheibe, die Heiztür und.die Scheibenhalter.

Fireplace Alicante Dichtung Eckdaten:

• Kordeldichtung für die Heiztür
• Länge 3 m
• Durchmesser 9 mm

• Flachdichtung für die Glasscheibe
• Länge 2 m
• Durchmesser 8 mm
• selbstklebend

• Scheibenhalterdichtung
• Länge 2 m
• Durchmesser 8 mm

• Feuerfester Kleber (kann unterstützend bei der Montage der Türdichtung wirken)
• Tube, Inhalt 17 ml

• Dichtungsabbinder (verhindert das Ausfransen der Dichtschnur-Enden)
• 3 Stück

• Dichtungshülse (verbinden die Enden miteinander)
• 1 Stück

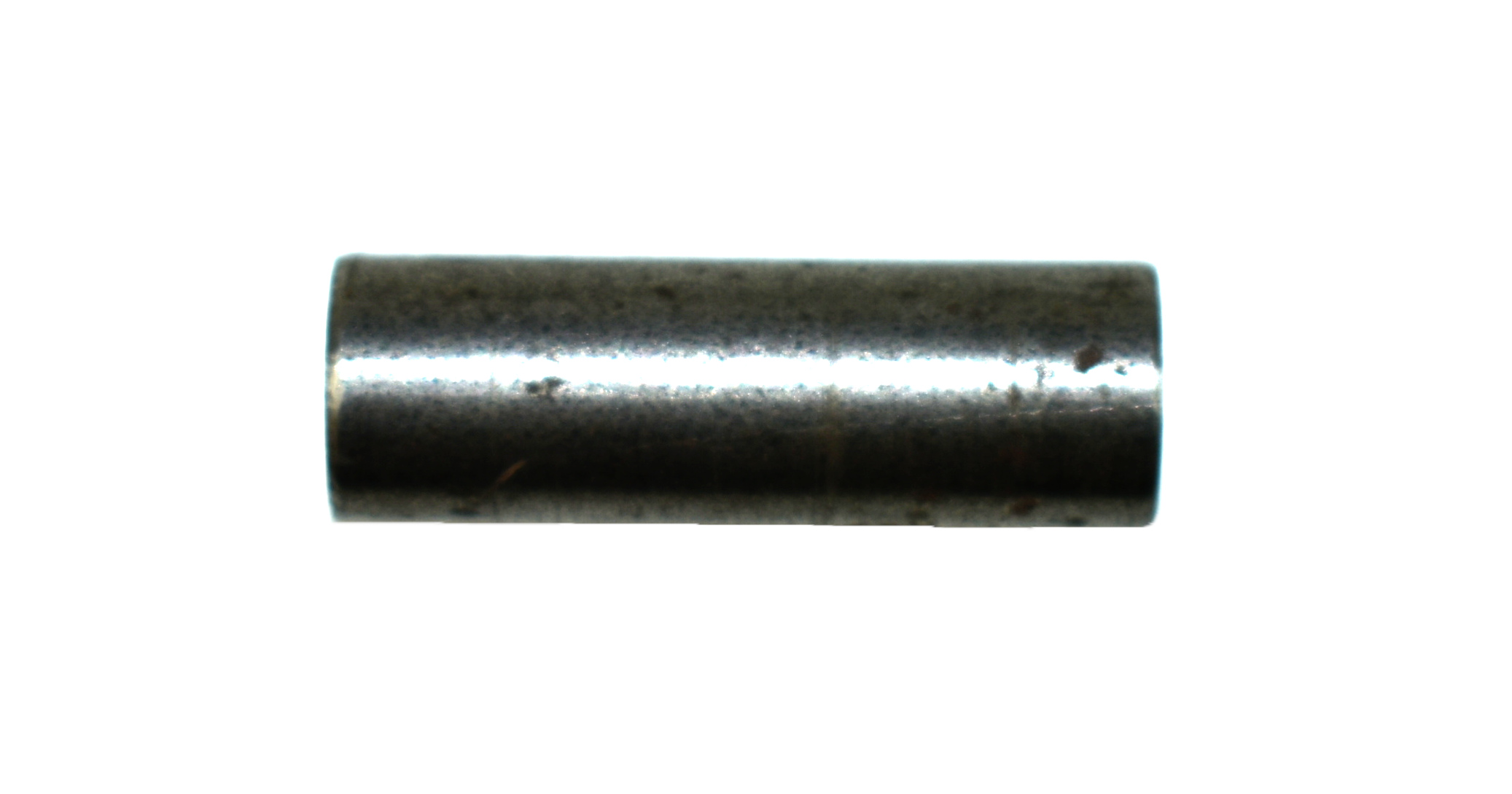

Original Zapfen oben für Feuerraumtür Scharnier oben drehbar für den Kaminofen Fireplace Alicante K1269

Fireplace Alicante K1269 Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Maße (B) 30 mm
• Durchmesser 10 mm
• Material Metall
• Position 4 in der Explosionszeichnung

Original Zapfen unten für Feuerraumtür Scharnier unten drehbar für den Kaminofen Fireplace Alicante

Fireplace Alicante Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Material Metall

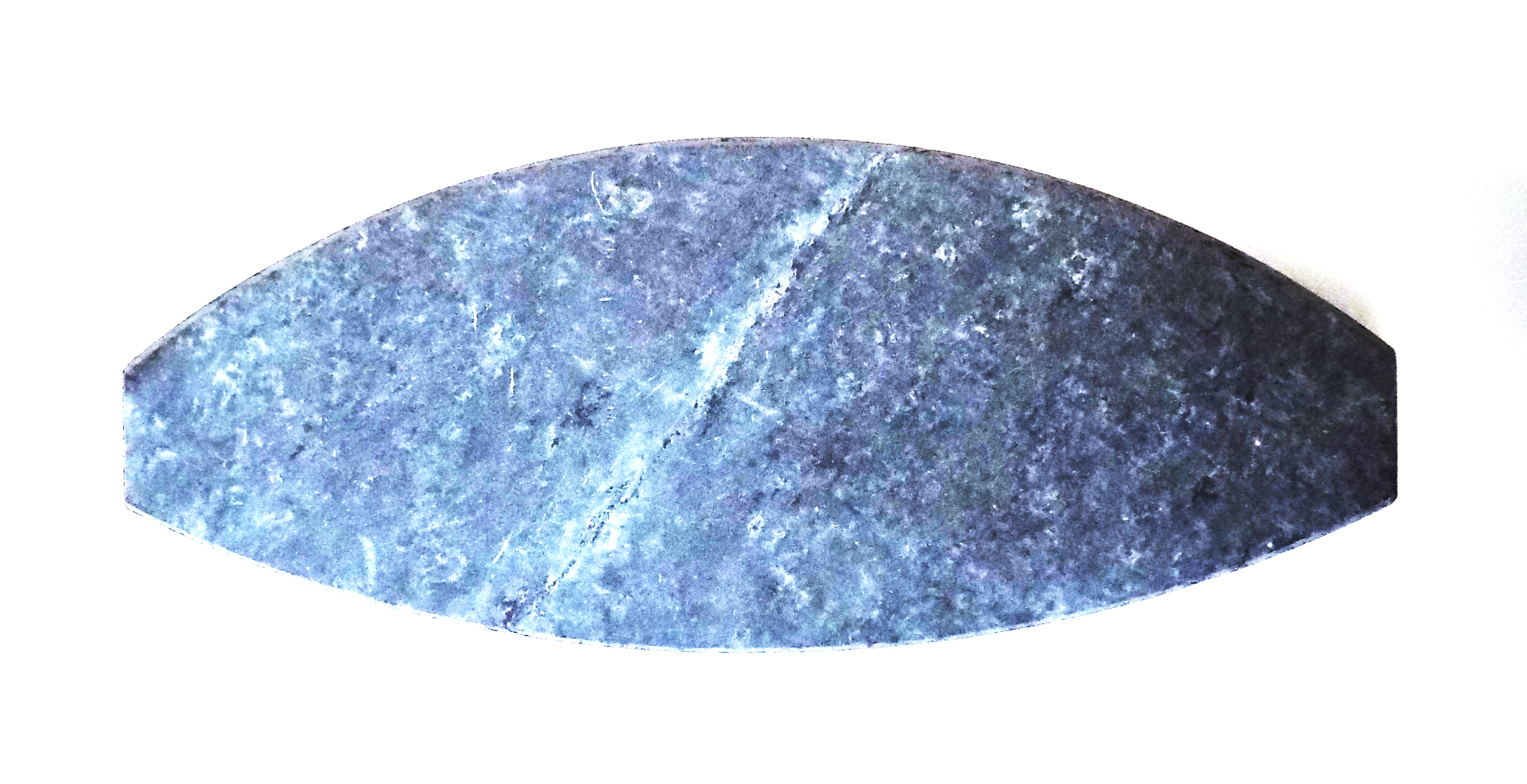

Original Einlage für Warmhaltefach Speckstein für den Kaminofen Fireplace Alicante

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Fireplace Alicante Einlage für Warmhaltefach Eckdaten:

• Platte, Einschub
• Maße (B/L/H) 426 mm x 173 mm x 40 mm
• Material Speckstein

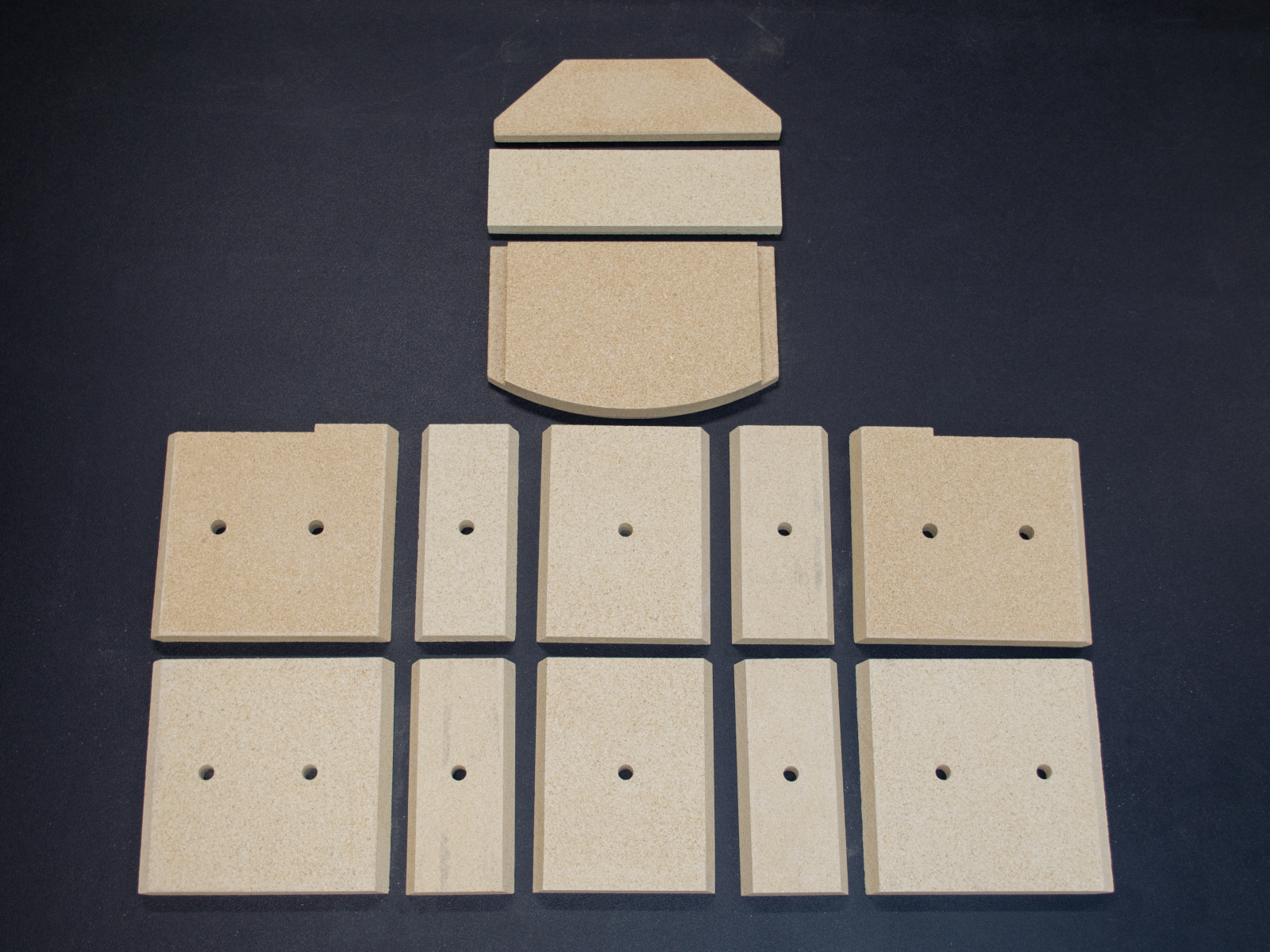

Original Feuerraumauskleidung für den Kaminofen Fireplace Alicante

• 13-teiliges Set

Fireplace Alicante Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein vorne unten links (230 x 242 x 25 mm), Seitenstein vorne unten rechts (230 x 242 x 25 mm)
• Seitenstein vorne oben links (220/229 x 243 x 25 mm), Seitenstein vorne oben rechts (220/229 x 243 x 25 mm)
• Seitenstein hinten unten links (105 x 230 x 25 mm), Seitenstein hinten unten rechts (105 x 230 x 2 5mm)
• Seitenstein hinten oben links (105 x 230 x 25 mm), Seitenstein hinten oben rechts (105 x 230 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (310 x 197 x 30 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung oben (170/323 x 97 x 20 mm)

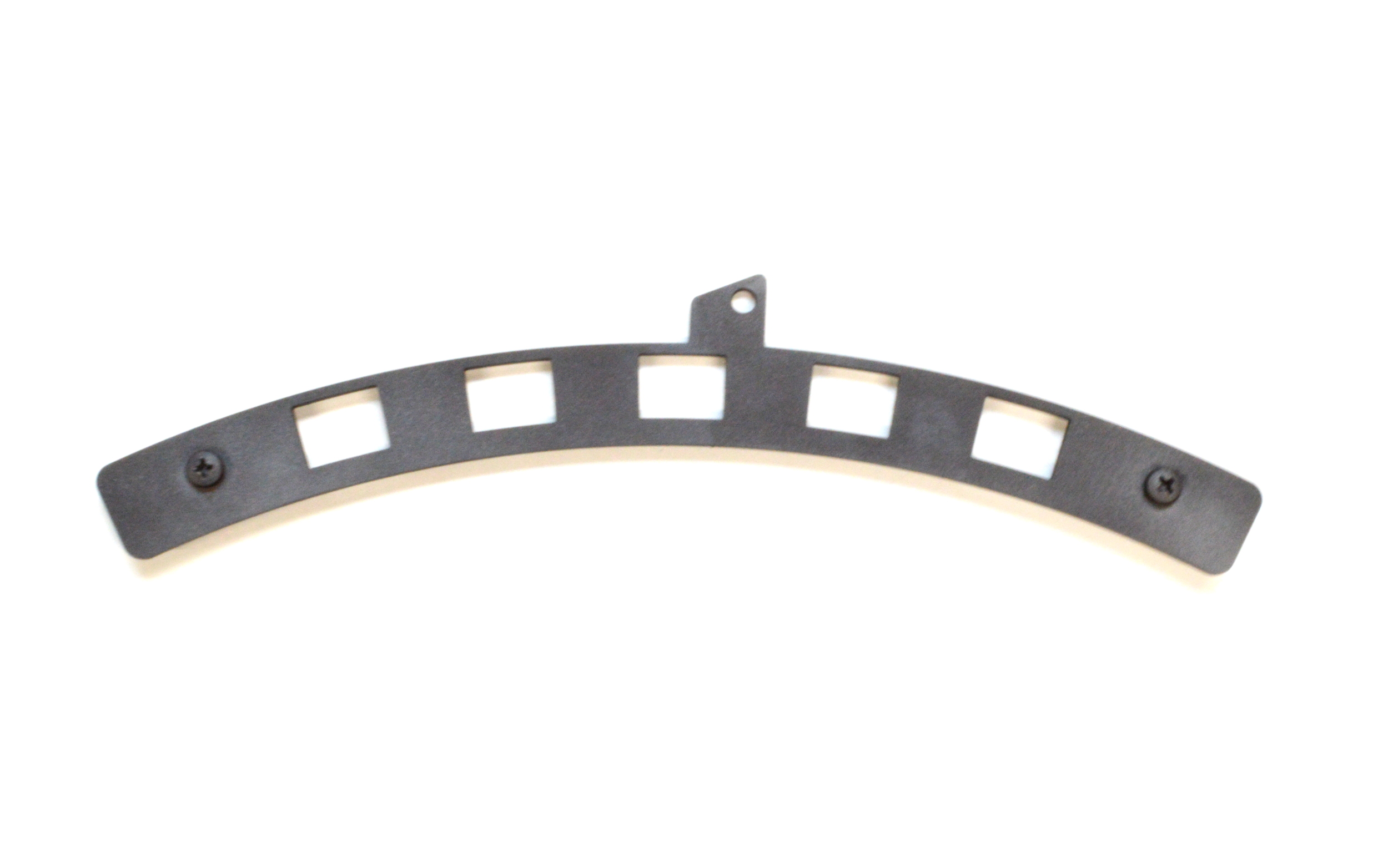

Original Luftregler unten für den Kaminofen Fireplace Alicante

Fireplace Alicante Luftregler unten Eckdaten:

• Luftzufuhrregler, Leistungsregler
• Maße (B/H/L) 25 mm x 4 mm x 295 mm
• Material Guss

Original Rauchlochdeckel schwarz für den Kaminofen Fireplace Alicante

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Fireplace Alicante Rauchlochdeckel Eckdaten:

• Abgasdeckel, Blinddeckel

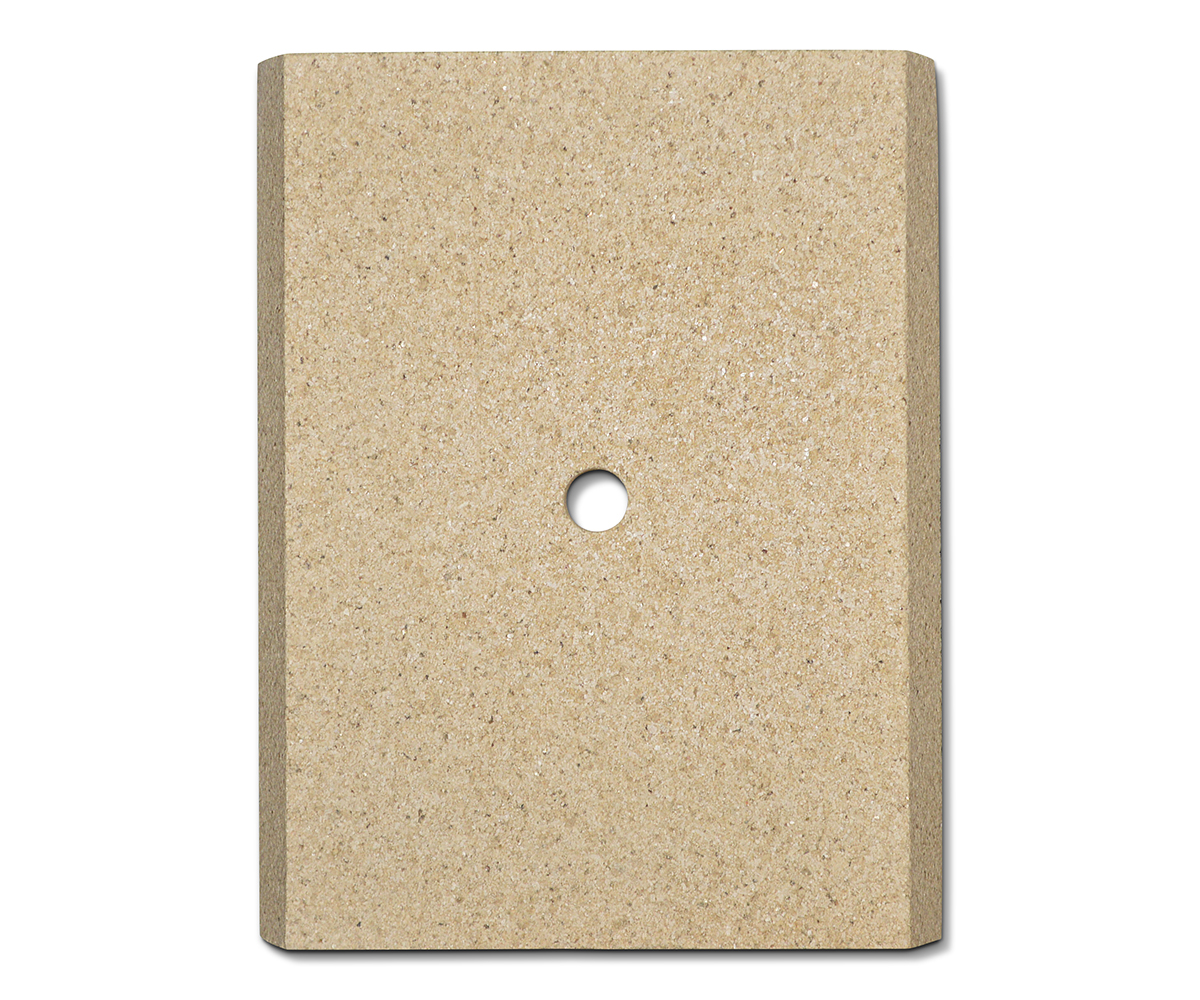

Original Rückwandstein oben für den Kaminofen Fireplace Alicante

Fireplace Alicante Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Alicante

Fireplace Alicante Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/H/L) 180 mm x 25 mm x 230 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

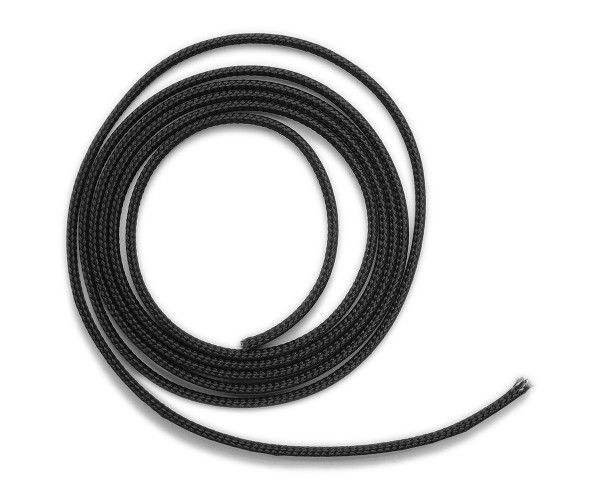

Scheibendichtung für den Kaminofen Fireplace Alicante

Fireplace Alicante Scheibendichtung Eckdaten:

• Glasdichtung, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

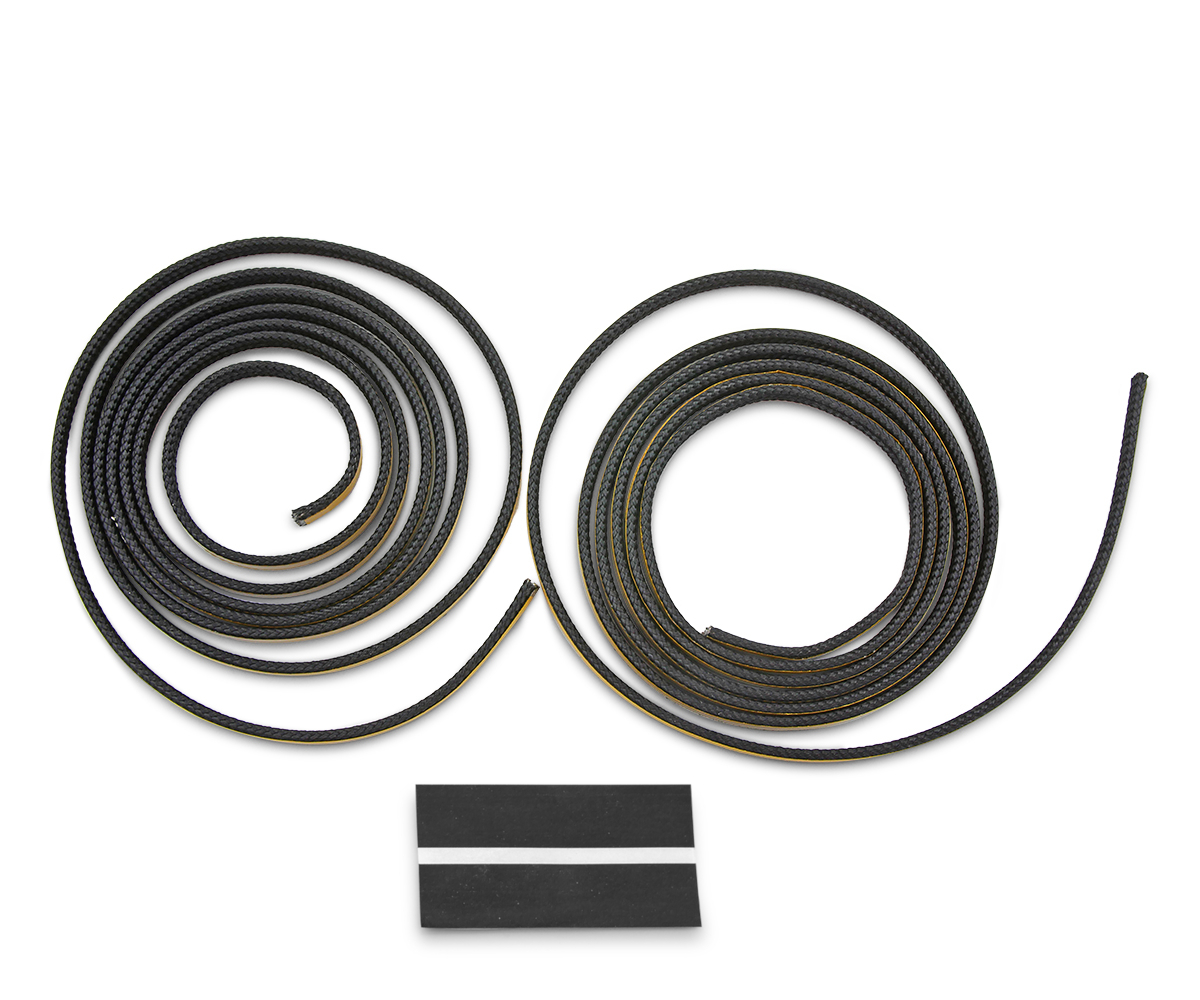

Scheibendichtung Set für den Kaminofen Fireplace Alicante

• 4-teiliges Set

Fireplace Alicante Scheibendichtung Eckdaten:

• Flachdichtung (zwischen Glas und Türrahmen)
• Maße 8 x 2 mm
• Länge 2 m
• selbstklebend

• Flachdichtung (zwischen Scheibe und Scheibenhalter)
• Maße 8 x 2 mm
• Länge 2 m
• selbstklebend

• Abbinder

Dichtung für Scheibenhalter für den Kaminofen Fireplace Alicante

Fireplace Alicante Dichtung für Scheibenhalter Eckdaten:

• Dichtschnur, Dichtband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Scheibenhalter links für den Kaminofen Fireplace Alicante

Fireplace Alicante Scheibenhalter links Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 30 mm x 489 mm x 20 mm
• Material Metall
• Position 17 in der Explosionszeichnung

Original Scheibenhalter oben für den Kaminofen Fireplace Alicante

Fireplace Alicante Scheibenhalter oben Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 314 mm x 10 mm x 19 mm
• Material Metall
• Position 15 in der Explosionszeichnung

Original Scheibenhalter rechts für den Kaminofen Fireplace Alicante

Fireplace Alicante Scheibenhalter rechts Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 20 mm x 490 mm x 9 mm
• Material Metall
• Position 16 in der Explosionszeichnung

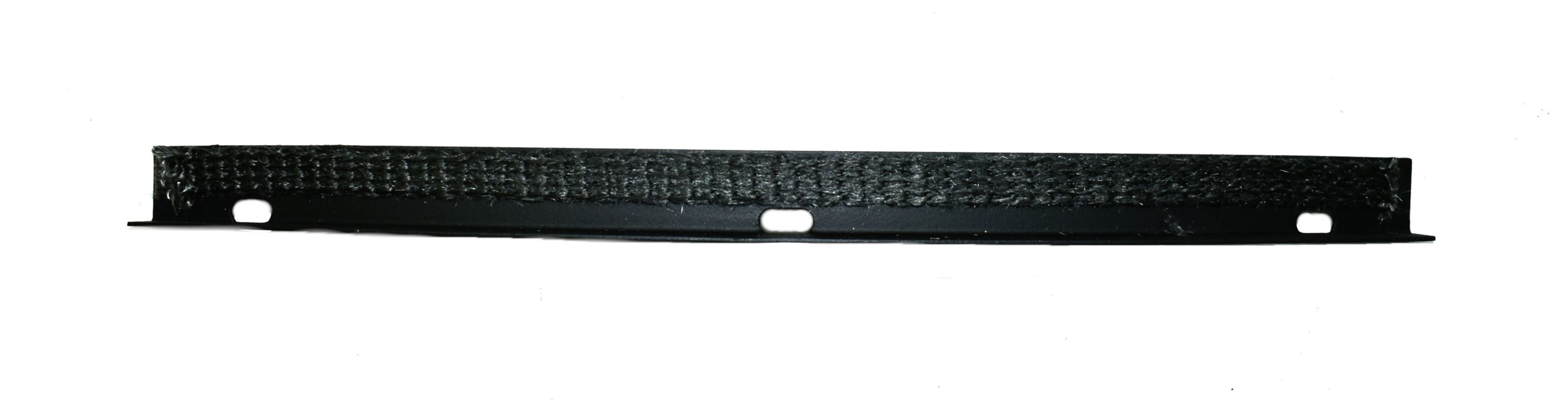

Original Scheibenhalter unten für den Kaminofen Fireplace Alicante

Fireplace Alicante Scheibenhalter unten Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 314 mm x 10 mm x 19 mm
• Material Metall
• Position 15 in der Explosionszeichnung

Original Seitenstein links oben hinten für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links vorne oben für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein links vorne oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 243 mm x 220/229 mm x 25 mm
• Material Vermiculite

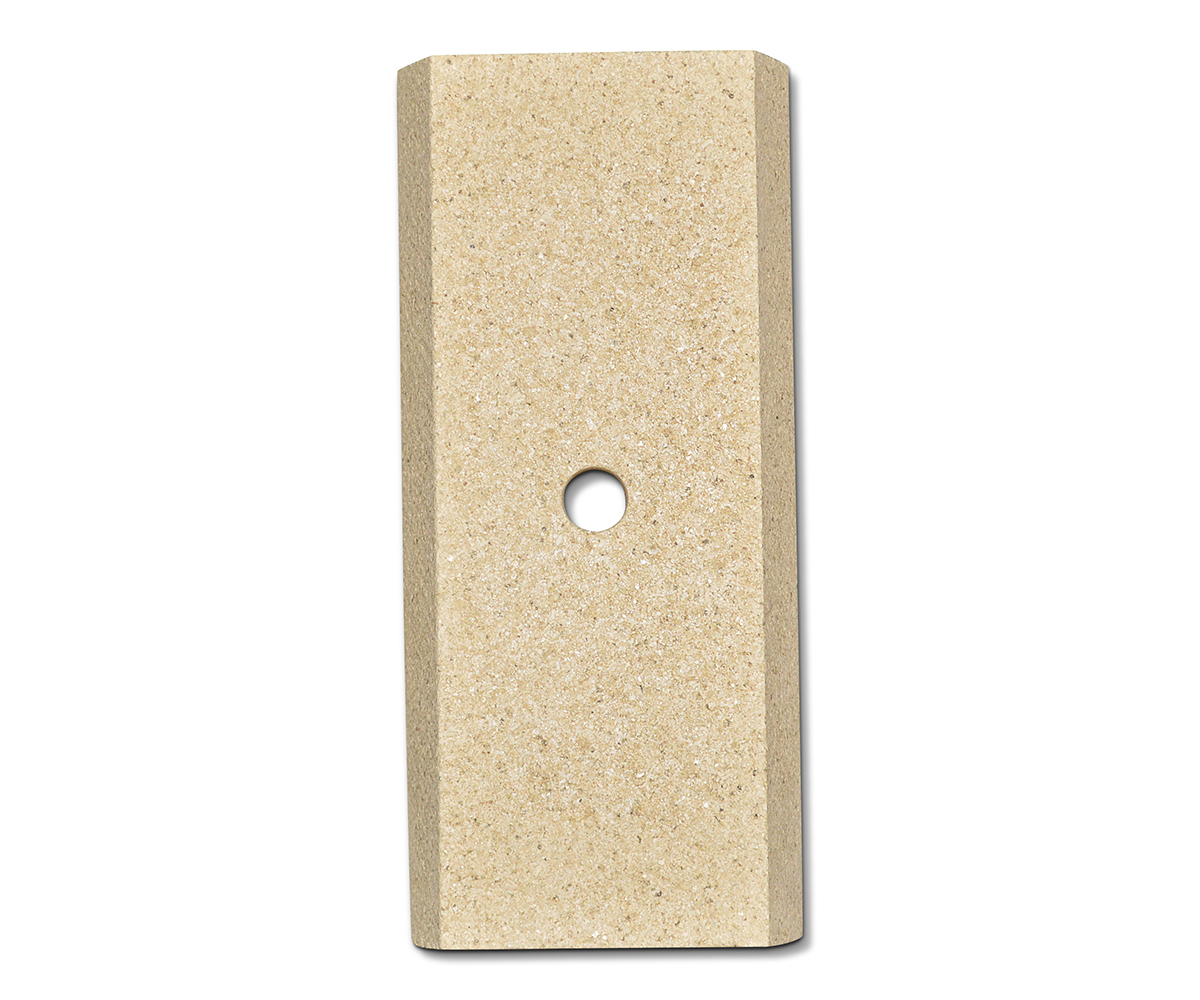

Original Seitenstein links unten hinten für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

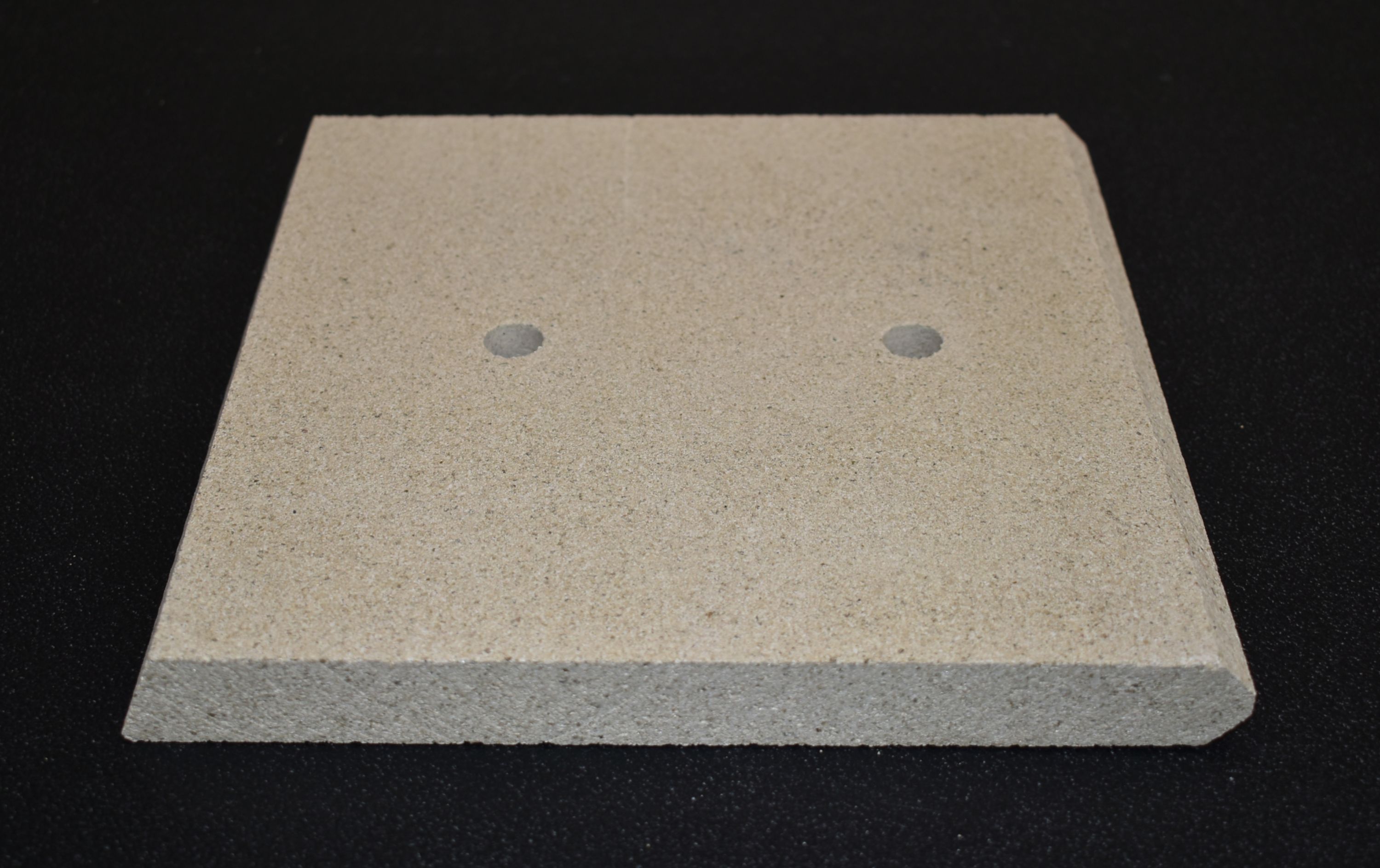

Original Seitenstein links unten vorne für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 230 mm x 242 mm x 25 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 243 mm x 220/229 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Alicante

Fireplace Alicante Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 242 mm x 25 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Fireplace Alicante

Fireplace Alicante Sichtscheibe Eckdaten:

• Glasscheibe, Schauglas
• Maße (B/H/L) 330 mm x 4 mm x 470 mm
• Bogenlänge 347 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 14 in der Explosionszeichnung

Original Stehrost für den Kaminofen Fireplace Alicante

Fireplace Alicante Stehrost Eckdaten:

• Glutfang, Holzfang
• Maße (B/H/L) 261 mm x 5 mm x 40 mm
• Material Stahl
• Position 28 in der Explosionszeichnung

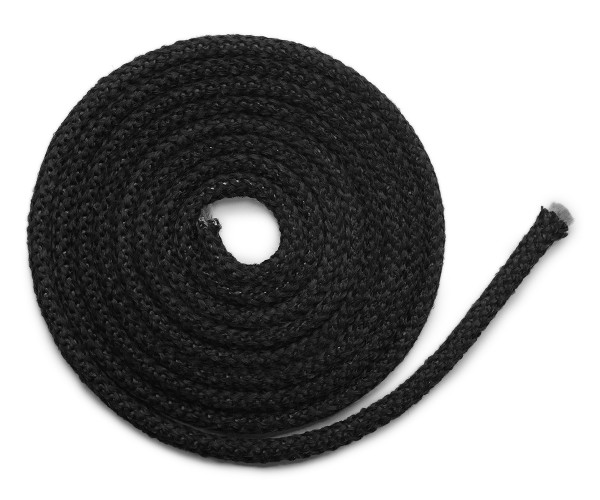

Türdichtung für den Kaminofen Fireplace Alicante

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Alicante Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm
• Position 18 in der Explosionszeichnung

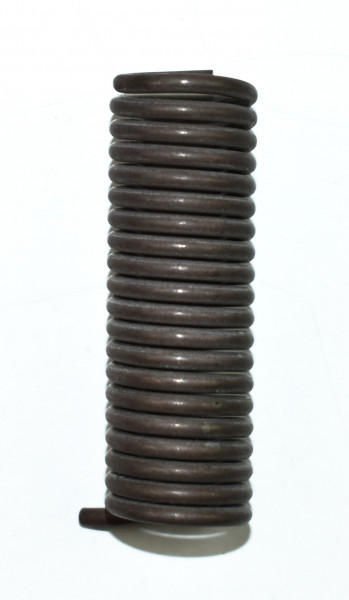

Original Türfeder links für den Kaminofen Fireplace Alicante

Fireplace Alicante Türfeder links Eckdaten:

• Heiztürfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

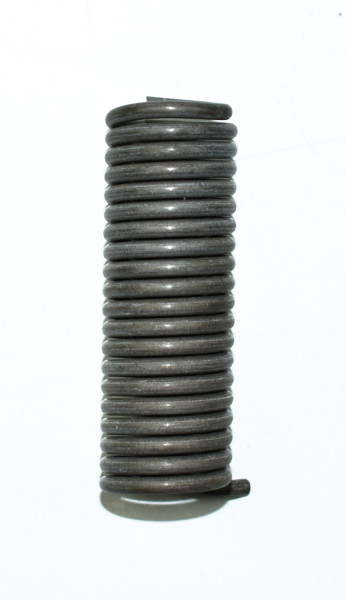

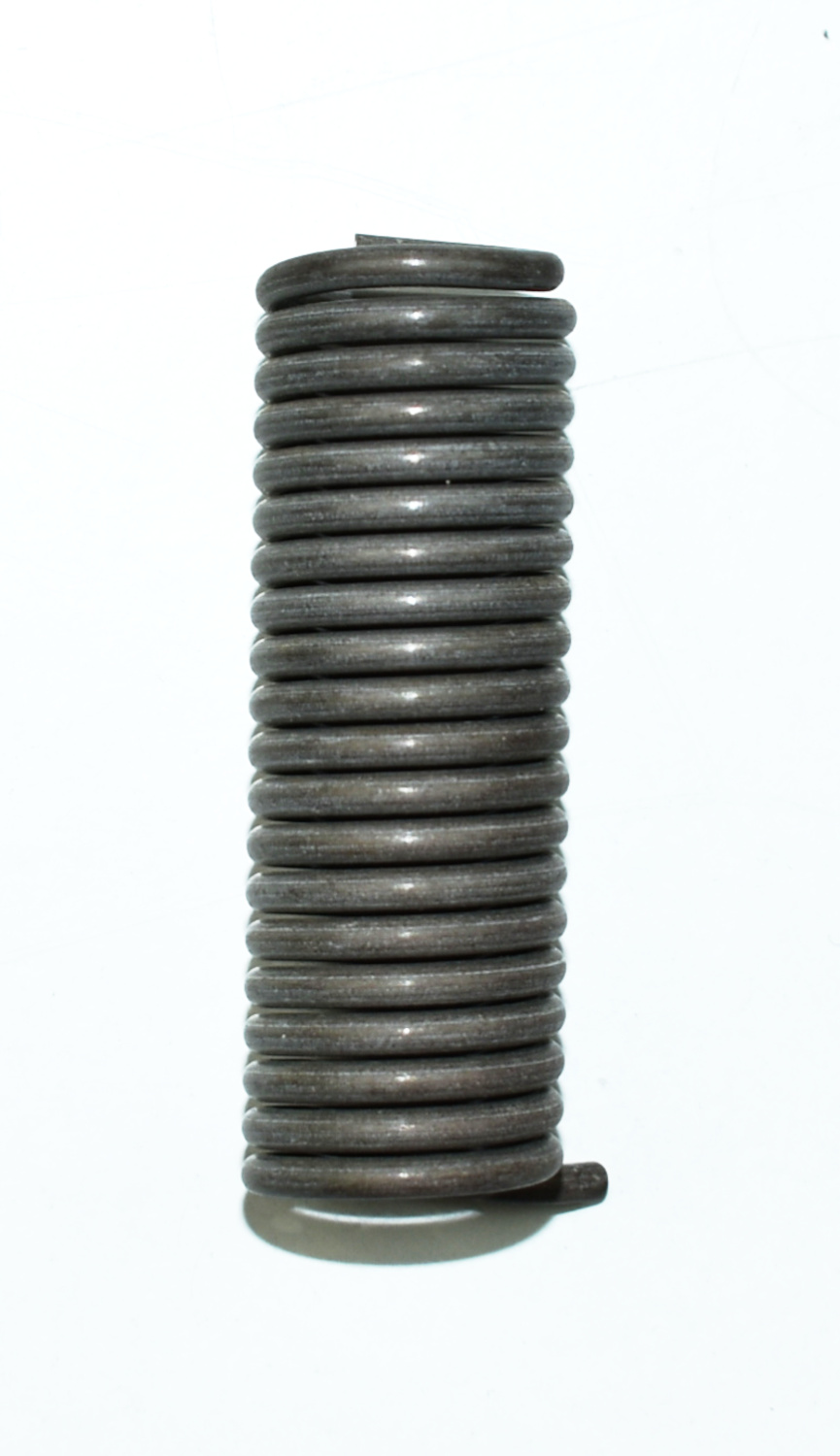

Original Türfeder oben für den Kaminofen Fireplace Alicante

Fireplace Alicante Türfeder oben Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

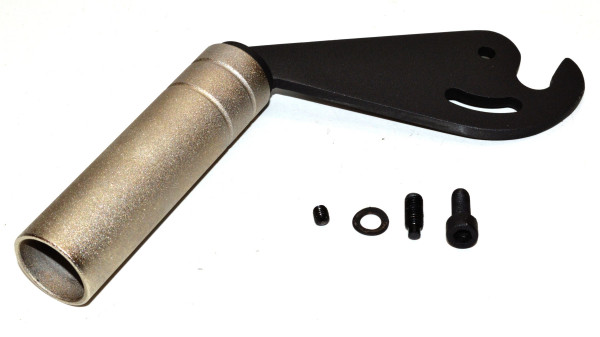

Original Türgriff für den Kaminofen Fireplace Alicante

Fireplace Alicante Türgriff Eckdaten:

• Griff, Türklinke
• Material Metall
• inkl. Schrauben

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Alicante

Fireplace Alicante Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

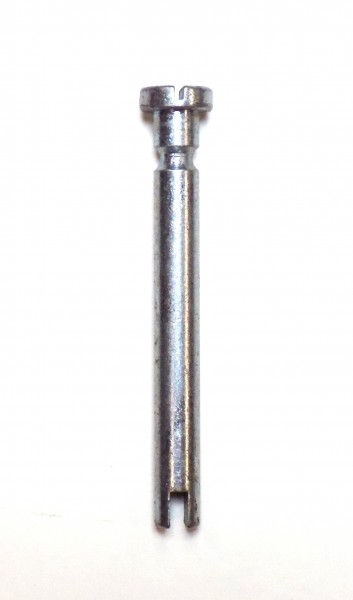

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Alicante

Fireplace Alicante Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

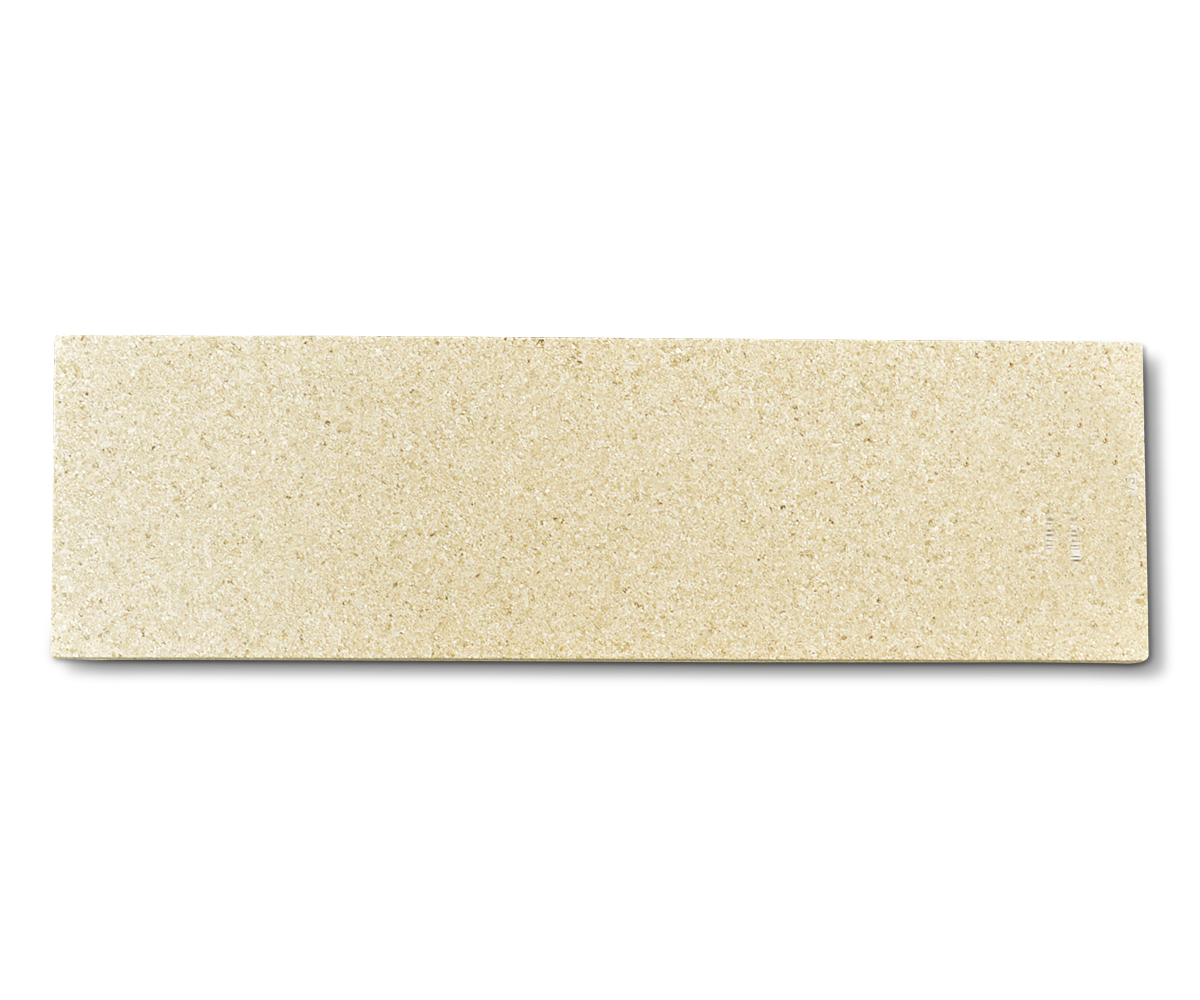

Original Zugumlenkung mittig für den Kaminofen Fireplace Alicante

Fireplace Alicante Zugumlenkung mittig Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 325 mm x 96 mm x 20 mm
• Material Vermiculite

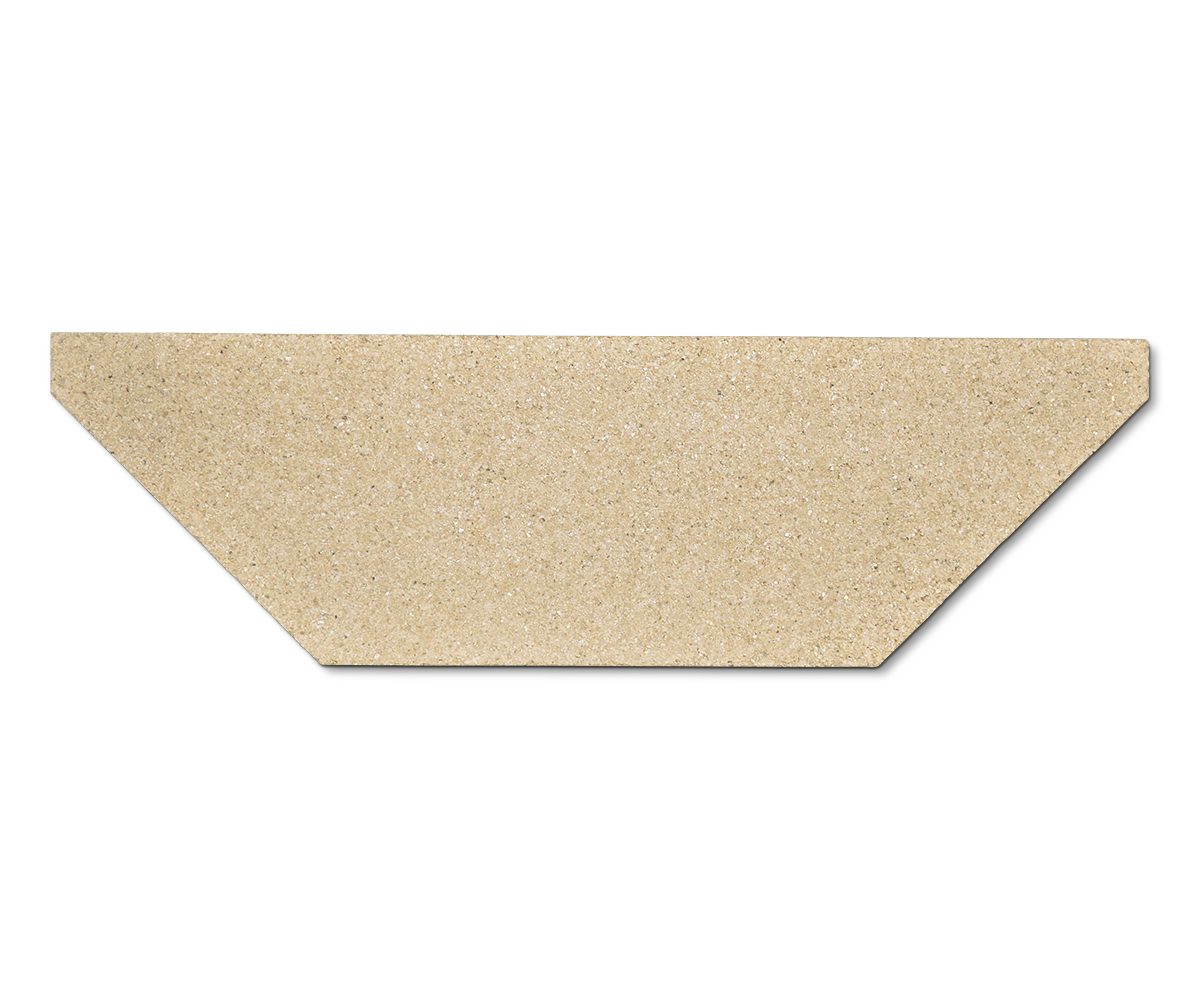

Original Zugumlenkung oben für den Kaminofen Fireplace Alicante

Fireplace Alicante Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 323/170 mm x 97 mm x 20 mm
• Material Vermiculite

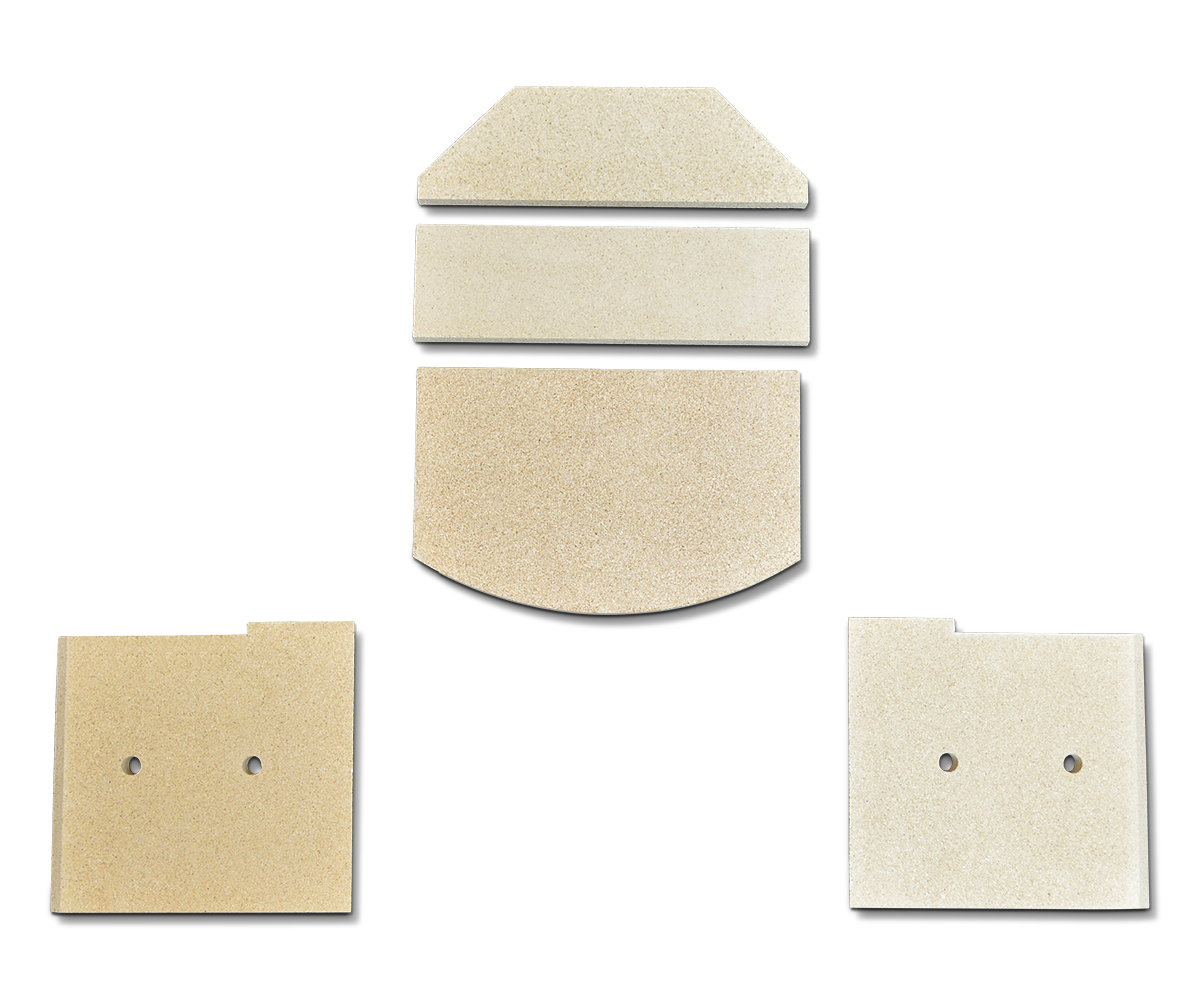

Original Umbausatz für Zugumlenkung für den Kaminofen Fireplace Alicante

• Durch dieses Set benötigen Sie keine Zugumlenkung Halterung mehr.

Fireplace Alicante Umbausatz für Zugumlenkung Eckdaten:

• 5 Stück
• Vermiculitesteine

• Seitenstein links vorne oben (243 x 229 x 25 mm), Seitenstein rechts vorne oben (243 x 229 x 25 mm)
• Zugumlenkung oben (323 x 97 x 20 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung unten (310 x 197 x 30 mm)

Original Zugumlenkung unten für den Kaminofen Fireplace Alicante

Fireplace Alicante Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 310 mm x 197 mm x 30 mm
• Material Vermiculite
• Position 21 in der Explosionszeichnung
