Ersatzteile für Fireplace Antibes Kaminofen

Original Aschekasten für den Kaminofen Fireplace Antibes

Fireplace Antibes Aschekasten Eckdaten:

• Ascheschublade, Auffangbehälter
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Material Metall
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Antibes

Fireplace Antibes Ascherost Eckdaten:

• Feuerrost, Brennraumrost
• Maße (B/H/L) 270 mm x 29 mm x 272 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Fireplace Antibes

• 13-teiliges Set

Fireplace Antibes Feuerraumauskleidung Eckdaten:

• 13 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein vorne unten links (230 x 242 x 25 mm), Seitenstein vorne unten rechts (230 x 242 x 25 mm)
• Seitenstein vorne oben links (220/229 x 243 x 25 mm), Seitenstein vorne oben rechts (220/229 x 243 x 25 mm)
• Seitenstein hinten unten links (105 x 230 x 25 mm), Seitenstein hinten unten rechts (105 x 230 x 2 5mm)
• Seitenstein hinten oben links (105 x 230 x 25 mm), Seitenstein hinten oben rechts (105 x 230 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (310 x 197 x 30 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung oben (170/323 x 97 x 20 mm)

• der Ascherost ist nicht enthalten

Original Rückwandstein oben für den Kaminofen Fireplace Antibes

Fireplace Antibes Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/H/L) 180 mm x 25 mm x 230 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Antibes

Fireplace Antibes Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/H/L) 180 mm x 25 mm x 230 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

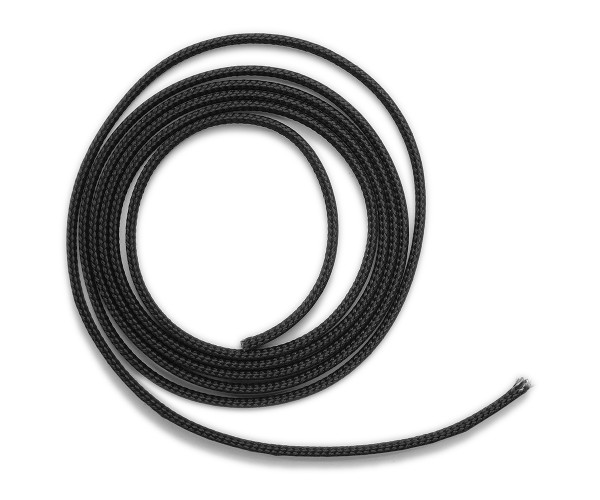

Scheibendichtung für den Kaminofen Fireplace Antibes

Fireplace Antibes Scheibendichtung Eckdaten:

• Dichtschnur, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Dichtung für Scheibenhalter für den Kaminofen Fireplace Antibes

Fireplace Antibes Dichtung für Scheibenhalter Eckdaten:

• Dichtschnur, Dichtungsschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

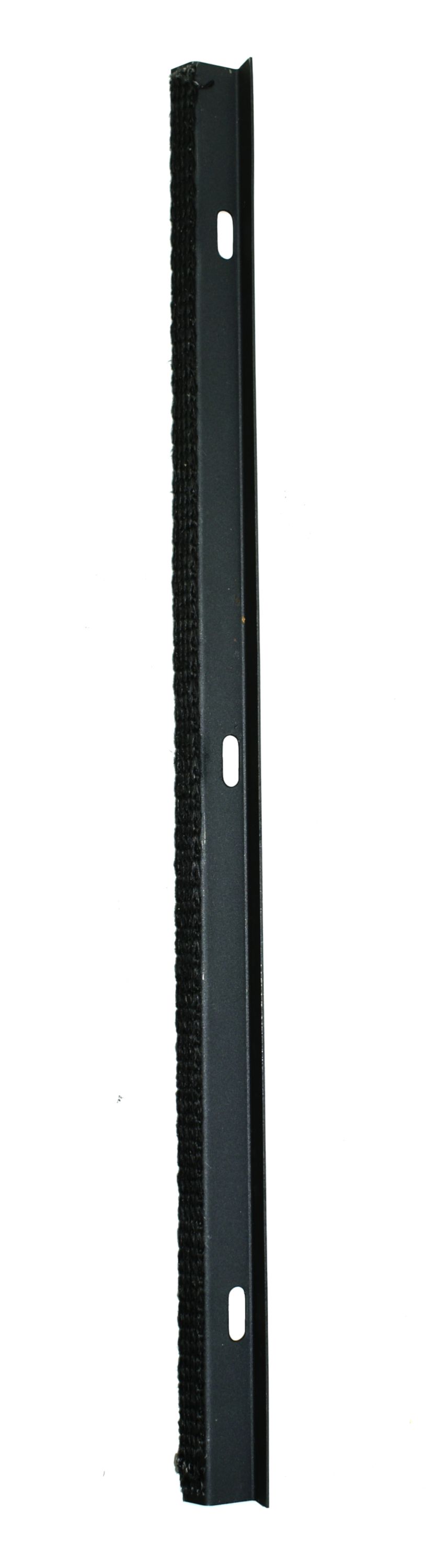

Original Scheibenhalter links für den Kaminofen Fireplace Antibes

Fireplace Antibes Scheibenhalter links Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 30 mm x 489 mm x 20 mm
• Material Metall
• Position 16 in der Explosionszeichnung

Original Scheibenhalter oben für den Kaminofen Fireplace Antibes

Fireplace Antibes Scheibenhalter oben Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 314 mm x 10 mm x 19 mm
• Material Metall
• Position 15 in der Explosionszeichnung

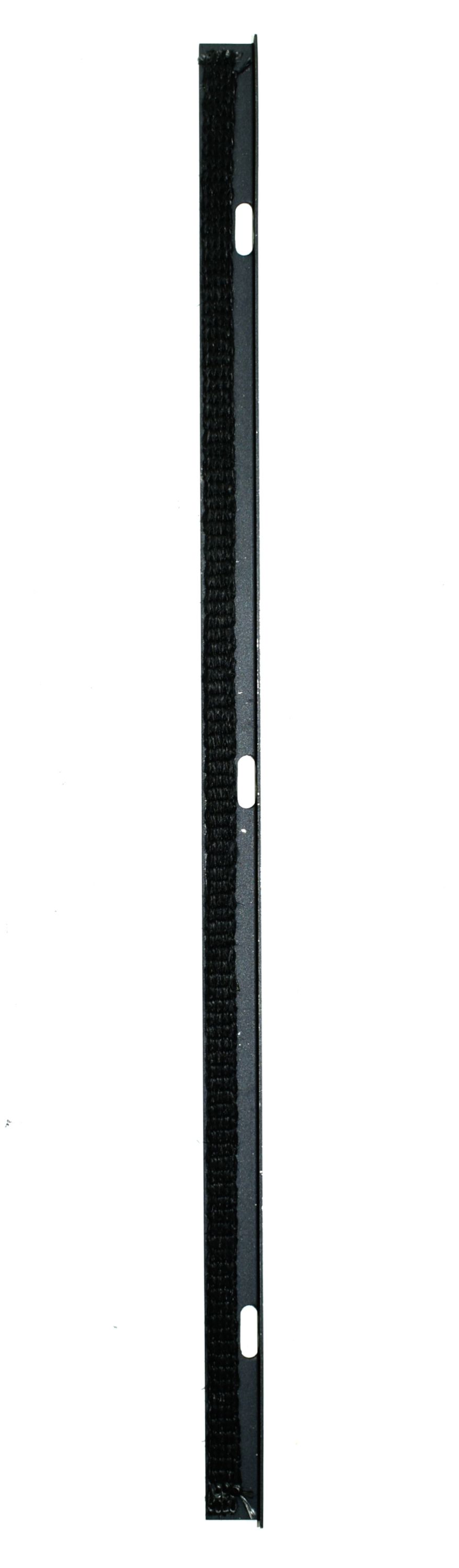

Original Scheibenhalter rechts für den Kaminofen Fireplace Antibes

Fireplace Antibes Scheibenhalter rechts Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 20 mm x 490 mm x 9 mm
• Material Metall
• Position 16 in der Explosionszeichnung

Original Scheibenhalter unten für den Kaminofen Fireplace Antibes

Fireplace Antibes Scheibenhalter unten Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 314 mm x 10 mm x 19 mm
• Material Metall
• Position 15 in der Explosionszeichnung

Original Seitenstein links oben hinten für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

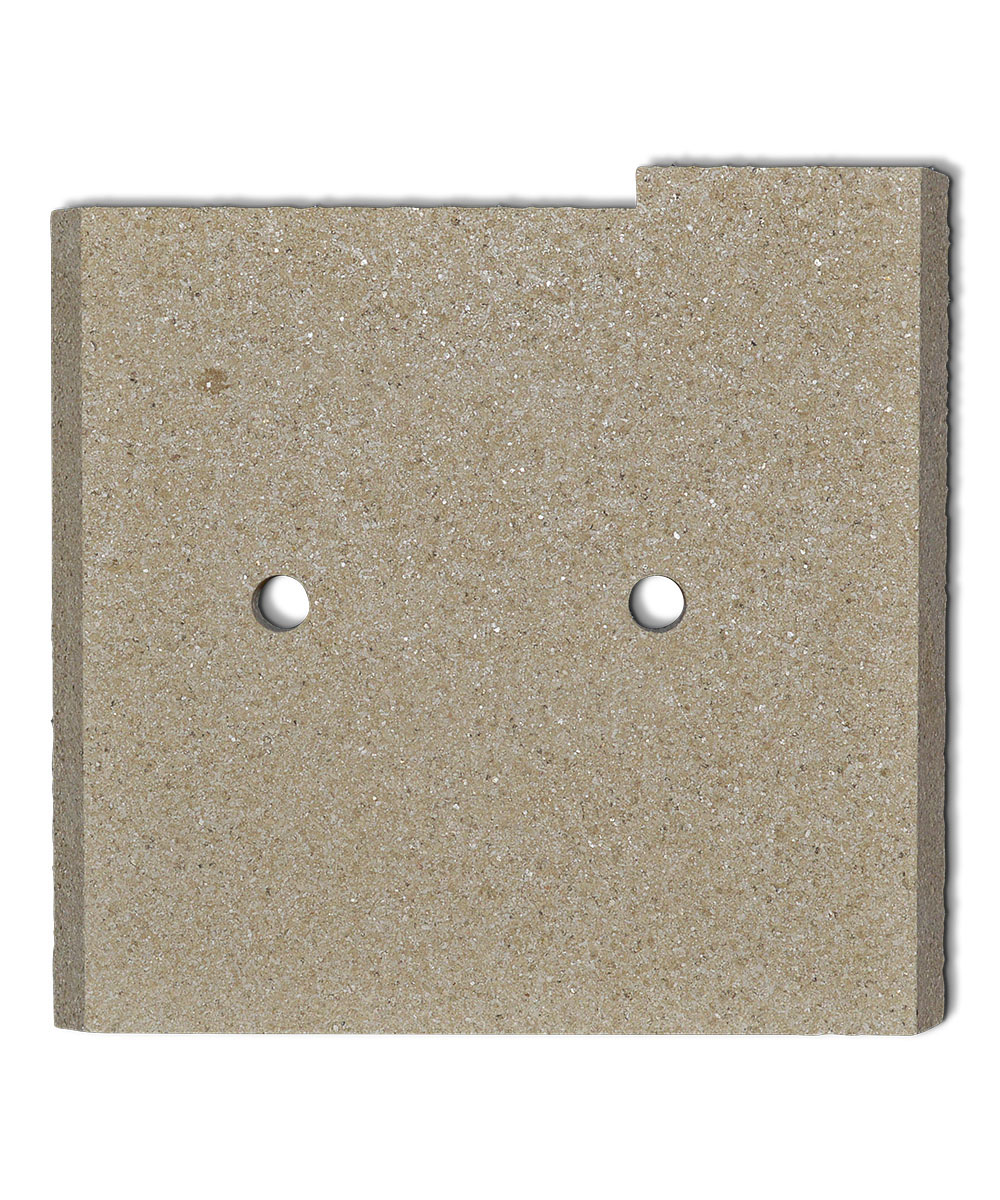

Original Seitenstein links vorne oben für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein links vorne oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 243 mm x 220/229 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten hinten für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten vorne für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 242 mm x 25 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

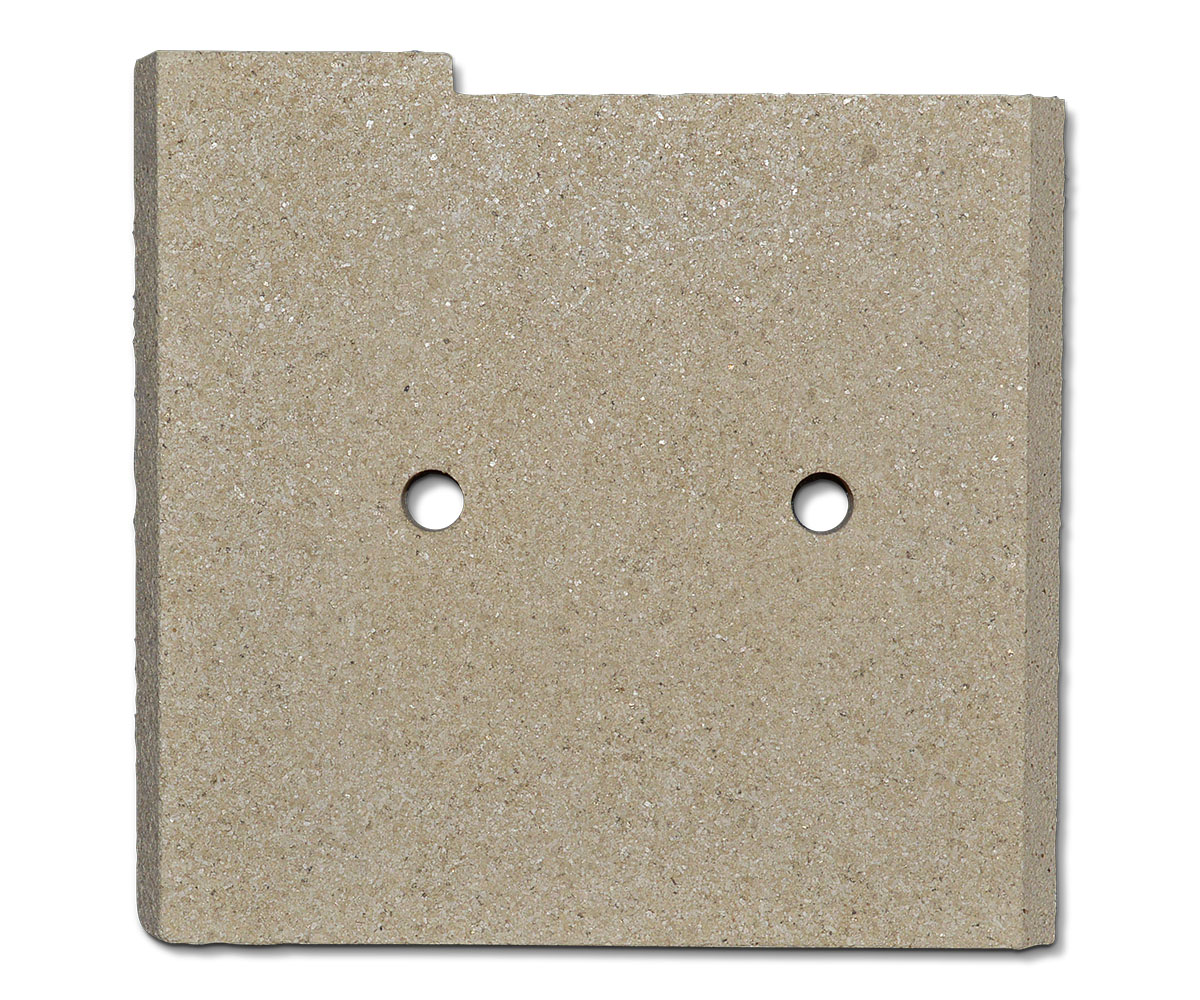

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 243 mm x 220/229 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Antibes

Fireplace Antibes Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 242 mm x 25 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Fireplace Antibes

Fireplace Antibes Sichtscheibe Eckdaten:

• Glas, Schauglas
• Maße (B/H/L) 330 mm x 4 mm x 470 mm
• Bogenlänge 347 mm
• Material Glas
• Form gebogen

Original Stehrost für den Kaminofen Fireplace Antibes

Fireplace Antibes Stehrost Eckdaten:

• Glutfang, Aschefang
• Maße (B/H/L) 261 mm x 5 mm x 40 mm
• Material Stahl

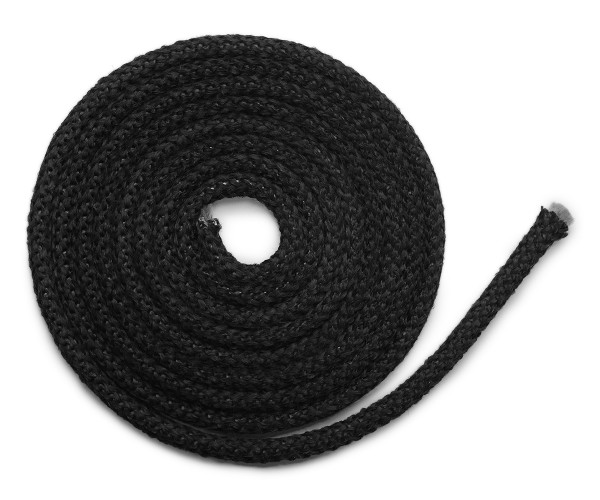

Türdichtung für den Kaminofen Fireplace Antibes

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Antibes Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 9 mm

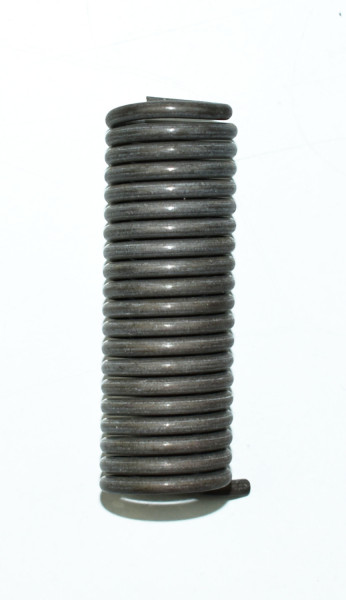

Original Türfeder oben für den Kaminofen Fireplace Antibes

Fireplace Antibes Türfeder oben Eckdaten:

• Heiztürfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

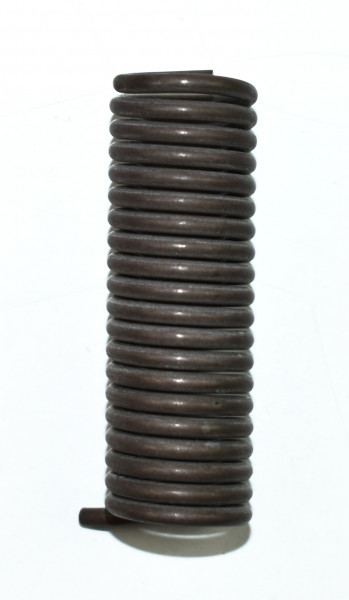

Original Türfeder unten für den Kaminofen Fireplace Antibes

Fireplace Antibes Türfeder unten Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Antibes

Fireplace Antibes Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

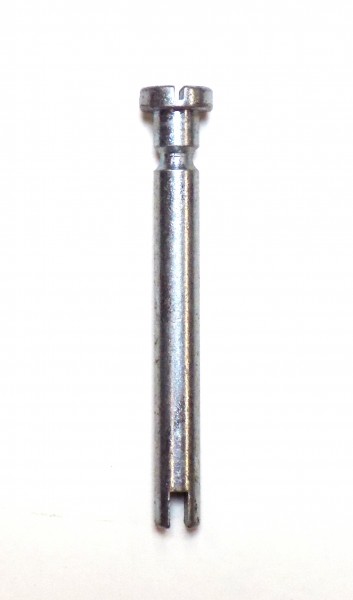

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Antibes

Fireplace Antibes Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

Original Zugumlenkung mittig für den Kaminofen Fireplace Antibes

Fireplace Antibes Zugumlenkung mittig Eckdaten:

• Prallplatte, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 325 mm x 96 mm x 20 mm
• Material Vermiculite
• Position 20 in der Explosionszeichnung

Original Zugumlenkung oben für den Kaminofen Fireplace Antibes

Fireplace Antibes Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 170/320 mm x 97 mm x 20 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

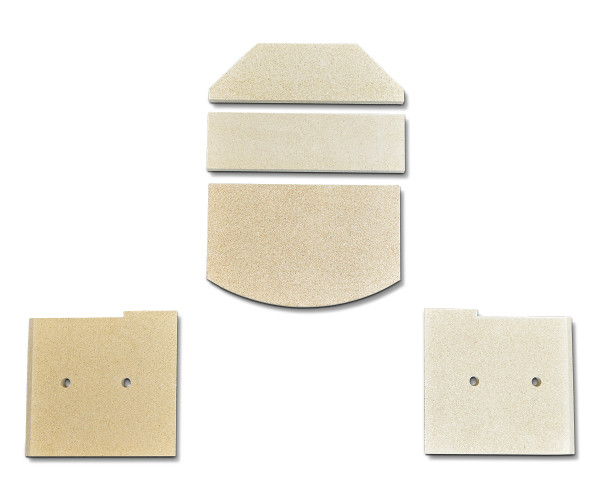

Original Umbausatz für Zugumlenkung für den Kaminofen Fireplace Antibes

• Durch dieses Set benötigen Sie keine Zugumlenkung Halterung mehr.

Fireplace Antibes Umbausatz für Zugumlenkung Eckdaten:

• 5 Stück
• Vermiculitesteine

• Seitenstein links vorne oben (243 x 229 x 25 mm), Seitenstein rechts vorne oben (243 x 229 x 25 mm)
• Zugumlenkung oben (323 x 97 x 20 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung unten (310 x 197 x 30 mm)

Original Zugumlenkung unten für den Kaminofen Fireplace Antibes

Fireplace Antibes Zugumlenkung unten Eckdaten:

• Umlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 310 mm x 197 mm x 30 mm
• Material Vermiculite
• Position 21 in der Explosionszeichnung
