Ersatzteile für Fireplace Atlantis Kaminofen

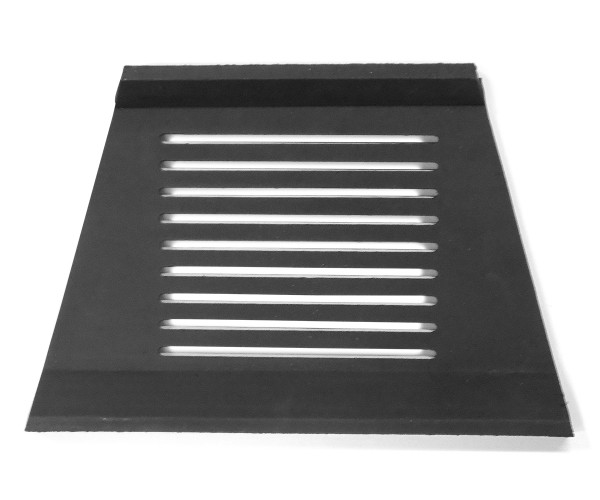

Original Ascherost für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Ascherost Eckdaten:

• Rost, Gussrost
• Maße (B/H/L) 262/405 mm x 25 mm x 273 mm
• Material Guss

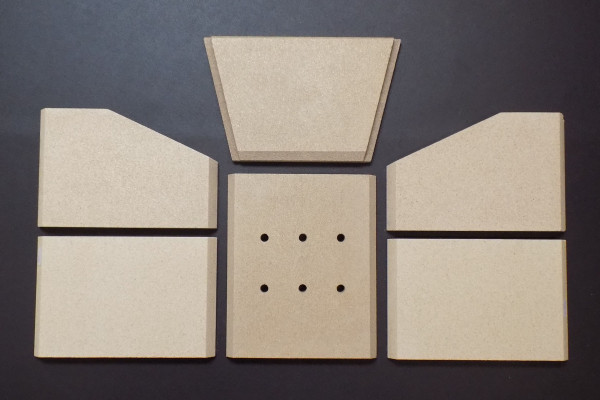

Original Feuerraumauskleidung für den Kaminofen Fireplace Atlantis

• 6-teiliges Set

Fireplace Atlantis Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links unten (355 x 235 x 30 mm), Seitenstein rechts unten (355 x 235 x 30 mm)
• Seitenstein links oben (137/353 x 235 x 30 mm), Seitenstein rechts oben (137/353 x 235 x 30 mm)
• Rückwandstein (296 x 361 x 30 mm)
• Zugumlenkung unten (278/400 x 250 x 30 mm)

• Positionen 25, 26, 27, 28, 29 in der Explosionszeichnung

Original Feuerraumtür für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Feuerraumtür Eckdaten:

• Heiztür, Ofentür
• hitzebeständig

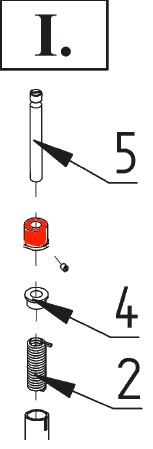

Original Distanzhalter oben für Feuerraumtür Scharnier für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Distanzhalter oben für Feuerraumtür Scharnier Eckdaten:

• Distanzhülse, Distanzstück
• Material Metall
• Position 4 in der Explosionszeichnung

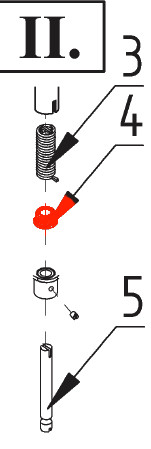

Original Distanzhalter unten für Feuerraumtür Scharnier für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Distanzhalter unten für Feuerraumtür Scharnier Eckdaten:

• Abstandhalter, Distanzhülse
• Material Metall
• Position 4 in der Explosionszeichnung

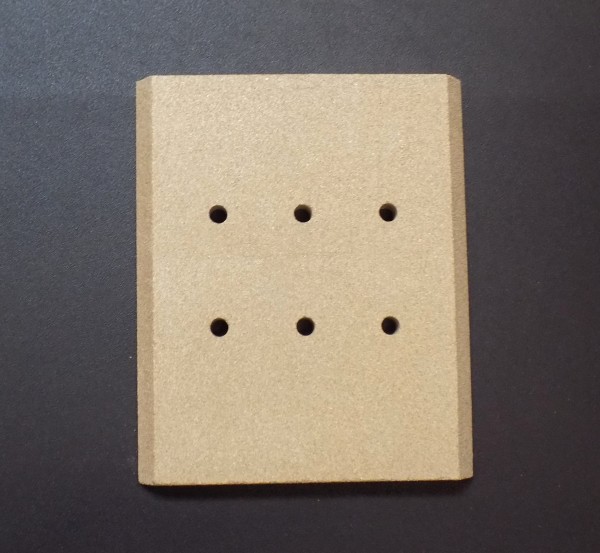

Original Rückwandstein für den Kaminofen Fireplace Atlantis K2140

Fireplace Atlantis K2140 Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/H/L) 297 mm x 30 mm x 360 mm
• Material Vermiculite
• Position 26 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

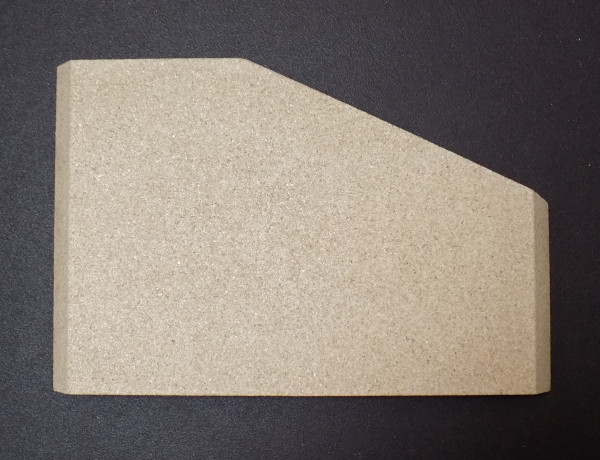

Original Seitenstein links oben für den Kaminofen Fireplace Atlantis K2140

Fireplace Atlantis K2140 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 355 mm x 130/235 mm x 30 mm
• Material Vermiculite
• Position 27 in der Explosionszeichnung

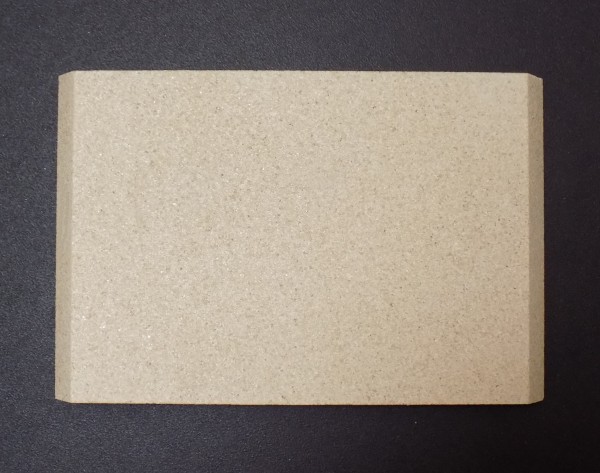

Original Seitenstein links unten für den Kaminofen Fireplace Atlantis R2110

Fireplace Atlantis R2110 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 355 mm x 235 mm x 30 mm
• Material Vermiculite
• Position 25 in der Explosionszeichnung

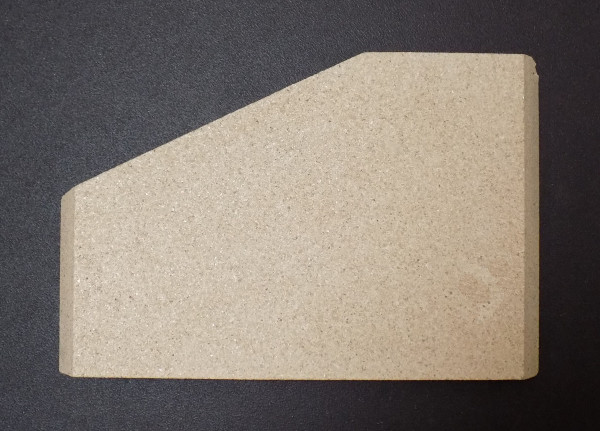

Original Seitenstein rechts oben für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 355 mm x 130/235 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts unten für den Kaminofen Fireplace Atlantis R2110

Fireplace Atlantis R2110 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 355 mm x 235 mm x 30 mm
• Material Vermiculite
• Position 25 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Sichtscheibe Eckdaten:

• Glasscheibe, Schauglas
• hitzebeständig

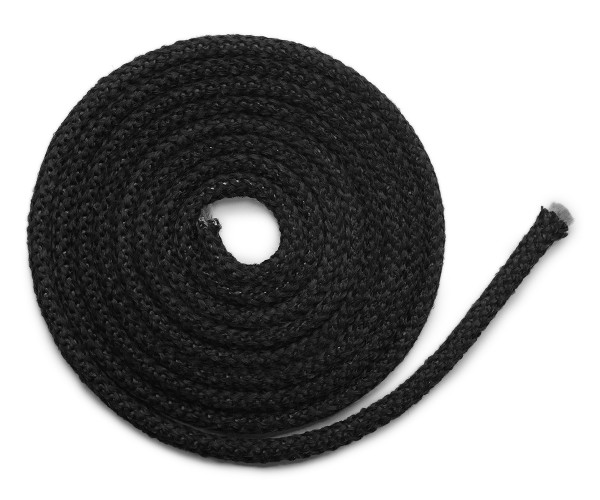

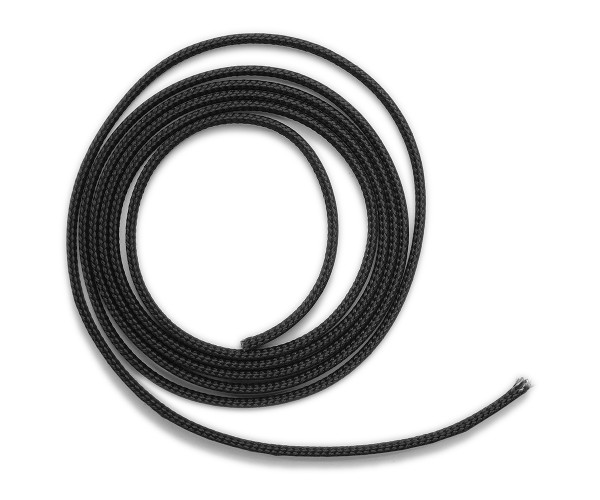

Türdichtung für den Kaminofen Fireplace Atlantis

• Für die Montage wird ein Kleber benötigt.

Fireplace Atlantis Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

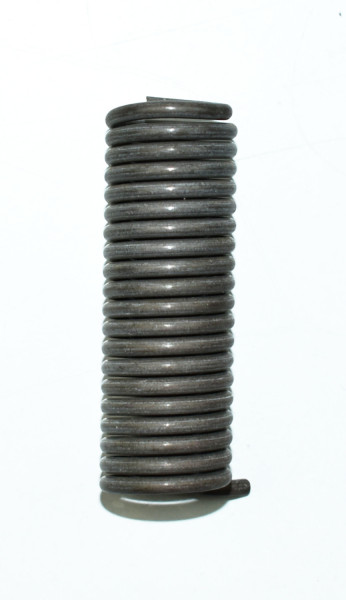

Original Türfeder oben für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Türfeder oben Eckdaten:

• Heiztürfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

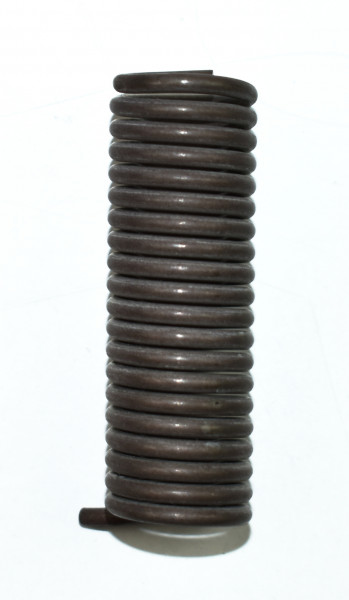

Original Türfeder unten für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Türfeder unten Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

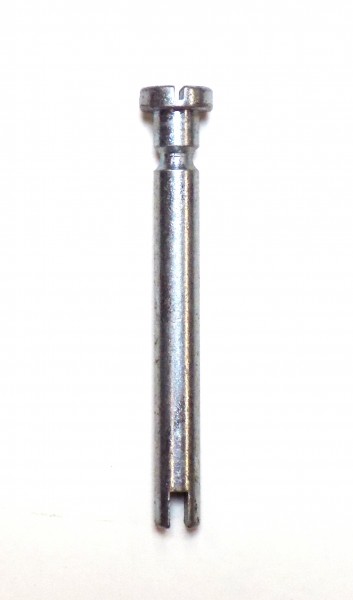

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

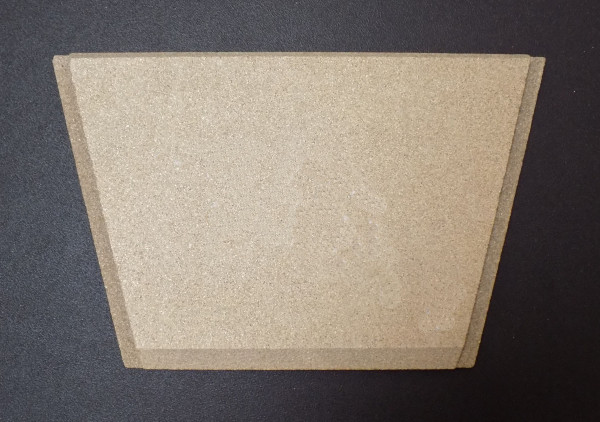

Original Zugumlenkung unten für den Kaminofen Fireplace Atlantis

Fireplace Atlantis Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Vermiculitestein
• Maße (B/L/H) 278/400 mm x 250 mm x 30 mm
• Material Vermiculite
• Position 29 in der Explosionszeichnung
