Ersatzteile für Fireplace Eden Kaminofen

Original Aschekasten für den Kaminofen Fireplace Eden

Fireplace Eden Aschekasten Eckdaten:

• Ascheschublade, Auffangbehälter
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Material Metall
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Eden

Fireplace Eden Ascherost Eckdaten:

• Brennraumrost, Rostgitter
• Maße (B/L/H) 270 mm x 272 mm x 29 mm
• Material Guss

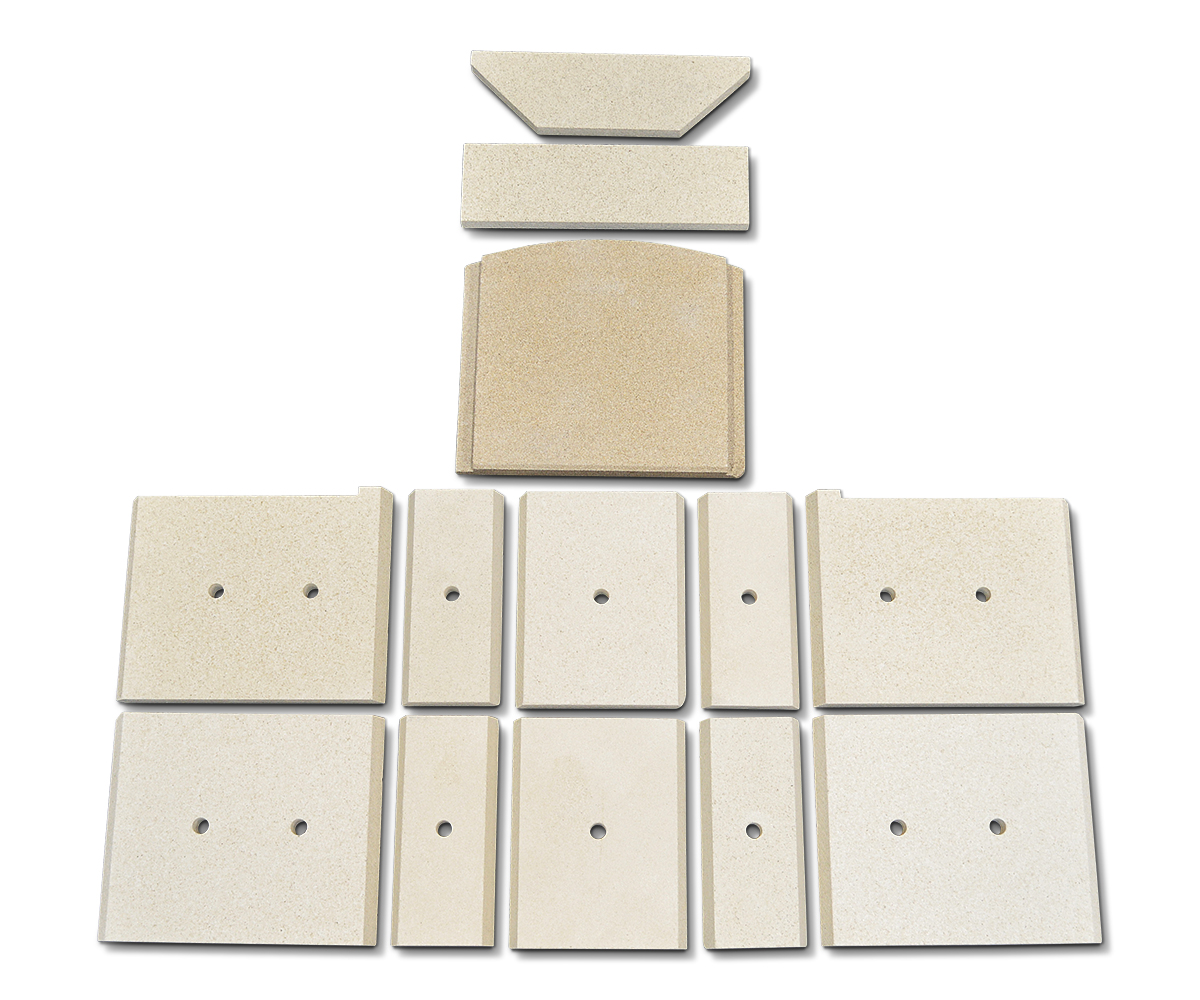

Original Feuerraumauskleidung für den Kaminofen Fireplace Eden

• 13-teiliges Set

Fireplace Eden Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links unten vorne (270/280 x 230 x 25 mm), Seitenstein rechts unten vorne (270/280 x 230 x 25 mm)
• Seitenstein links oben vorne (260/270 x 220/230 x 25 mm), Seitenstein rechts oben vorne (260/270 x 220/230 x 25 mm)
• Seitenstein links unten hinten (230 x 84/105 x 25 mm), Seitenstein rechts unten hinten (230 x 84/105 x 25 mm)
• Seitenstein links oben hinten (230 x 84/105 x 25 mm), Seitenstein rechts oben hinten (230 x 84/105 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (310 x 270 x 30 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung oben (323/170 x 97 x 20 mm)

• der Ascherost ist nicht enthalten

Original Rückwandstein oben für den Kaminofen Fireplace Eden

Fireplace Eden Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Eden

Fireplace Eden Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Eden

Fireplace Eden Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Scheibenhalter oben für den Kaminofen Fireplace Eden

Fireplace Eden Scheibenhalter oben Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 289 mm x 9 mm x 20 mm
• Material Metall

Original Scheibenhalter unten für den Kaminofen Fireplace Eden

Fireplace Eden Scheibenhalter unten Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 289 mm x 9 mm x 20 mm
• Material Metall
• Position 22 in der Explosionszeichnung

Original Seitenstein links oben hinten für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links oben vorne für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein links oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 270/260 mm x 220/230 mm x 25 mm
• Material Vermiculite
• Position 25 in der Explosionszeichnung

Original Seitenstein links unten hinten für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

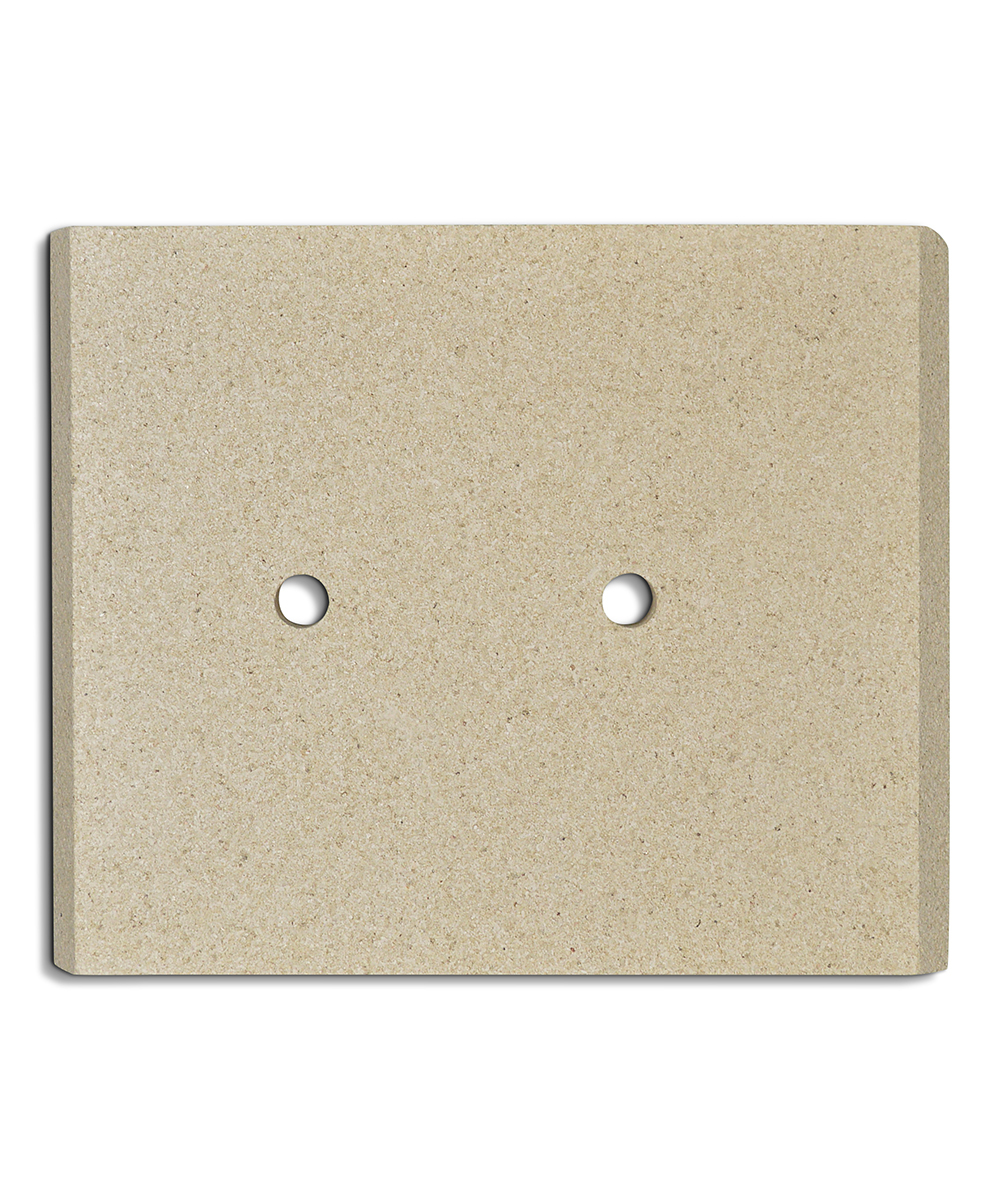

Original Seitenstein links unten vorne für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 270/280 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 260/270 mm x 230/220 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Eden

Fireplace Eden Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 270/280 mm x 230 mm x 25 mm
• Material Vermiculite

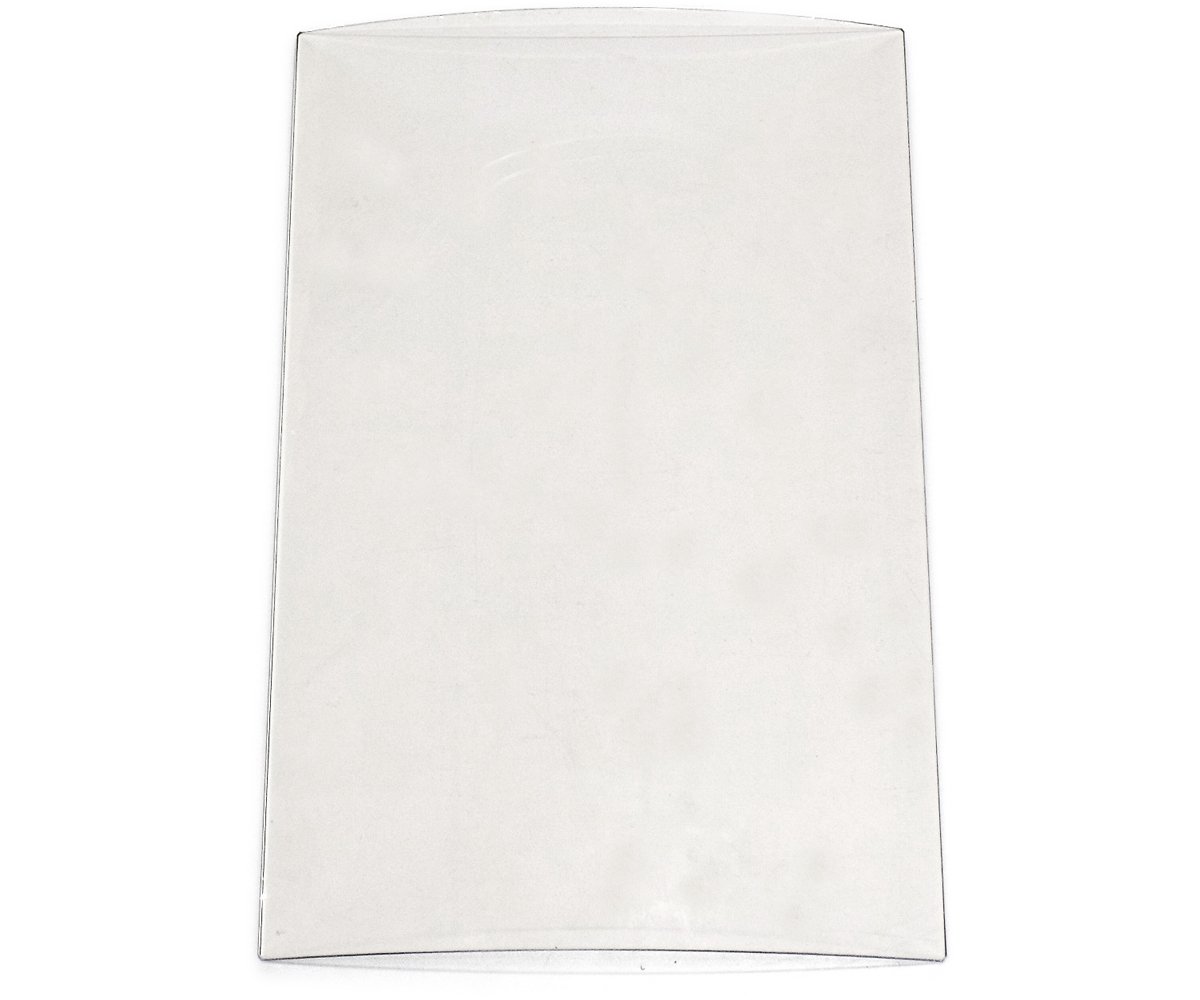

Original Sichtscheibe für den Kaminofen Fireplace Eden

Fireplace Eden Sichtscheibe Eckdaten:

• Türglas, Glas
• Maße (B/L/H) 467 mm x 305 mm x 4 mm
• Bogenlänge 310 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 2 in der Explosionszeichnung

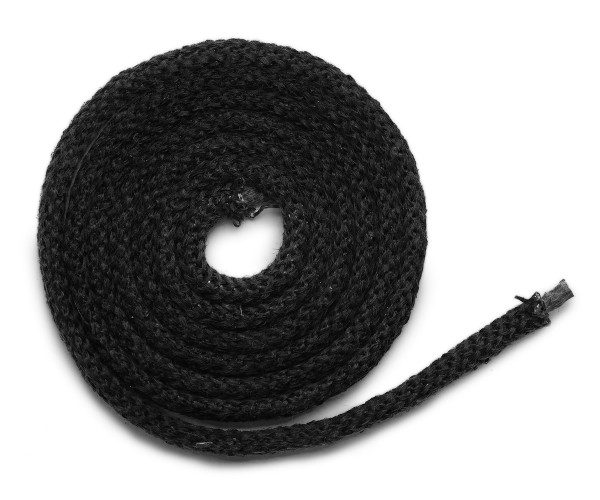

Türdichtung für den Kaminofen Fireplace Eden

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Eden Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 9 mm

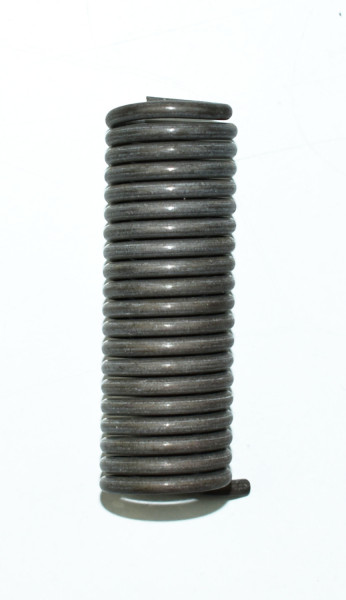

Original Türfeder oben für den Kaminofen Fireplace Eden

Fireplace Eden Türfeder oben Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

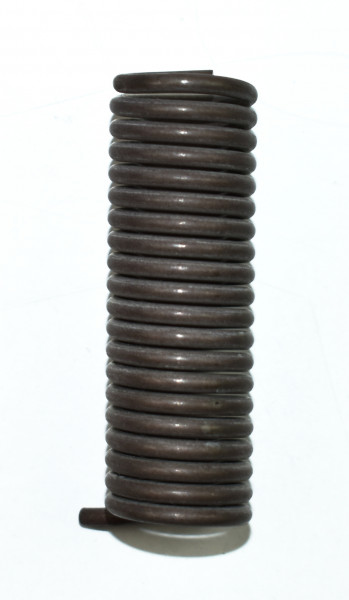

Original Türfeder unten für den Kaminofen Fireplace Eden

Fireplace Eden Türfeder unten Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Eden

Fireplace Eden Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Eden

Fireplace Eden Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

Original Zugumlenkung mittig für den Kaminofen Fireplace Eden

Fireplace Eden Zugumlenkung mittig Eckdaten:

• Prallplatte, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 325 mm x 96 mm x 20 mm
• Material Vermiculite
• Position 20 in der Explosionszeichnung

Original Zugumlenkung oben für den Kaminofen Fireplace Eden

Fireplace Eden Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 170/320 mm x 97 mm x 20 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

Original Umbausatz für Zugumlenkung für den Kaminofen Fireplace Eden

• Durch dieses Set benötigen Sie keine Zugumlenkung Halterung mehr.

• 3-teiliges Set

Fireplace Eden Umbausatz für Zugumlenkung Eckdaten:

• Material Vermiculite
• Seitenstein links oben vorne (260/270 mm x 220/230 mm x 25 mm), Seitenstein rechts oben vorne (260/270 x 230/220 x 25 mm)
• Zugumlenkung unten (310 x 270 x 30 mm)

Original Zugumlenkung unten für den Kaminofen Fireplace Eden

Fireplace Eden Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 310 mm x 270 mm x 30 mm
• Material Vermiculite
• Position 21 in der Explosionszeichnung
