Ersatzteile für Fireplace Frankfurt Kaminofen

Original Aschekasten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Aschekasten Eckdaten:

• Aschelade, Aschebox
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Material Metall
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Ascherost Eckdaten:

• Feuerrost, Rostgitter
• Maße (B/L/H) 270 mm x 272 mm x 29 mm
• Material Guss

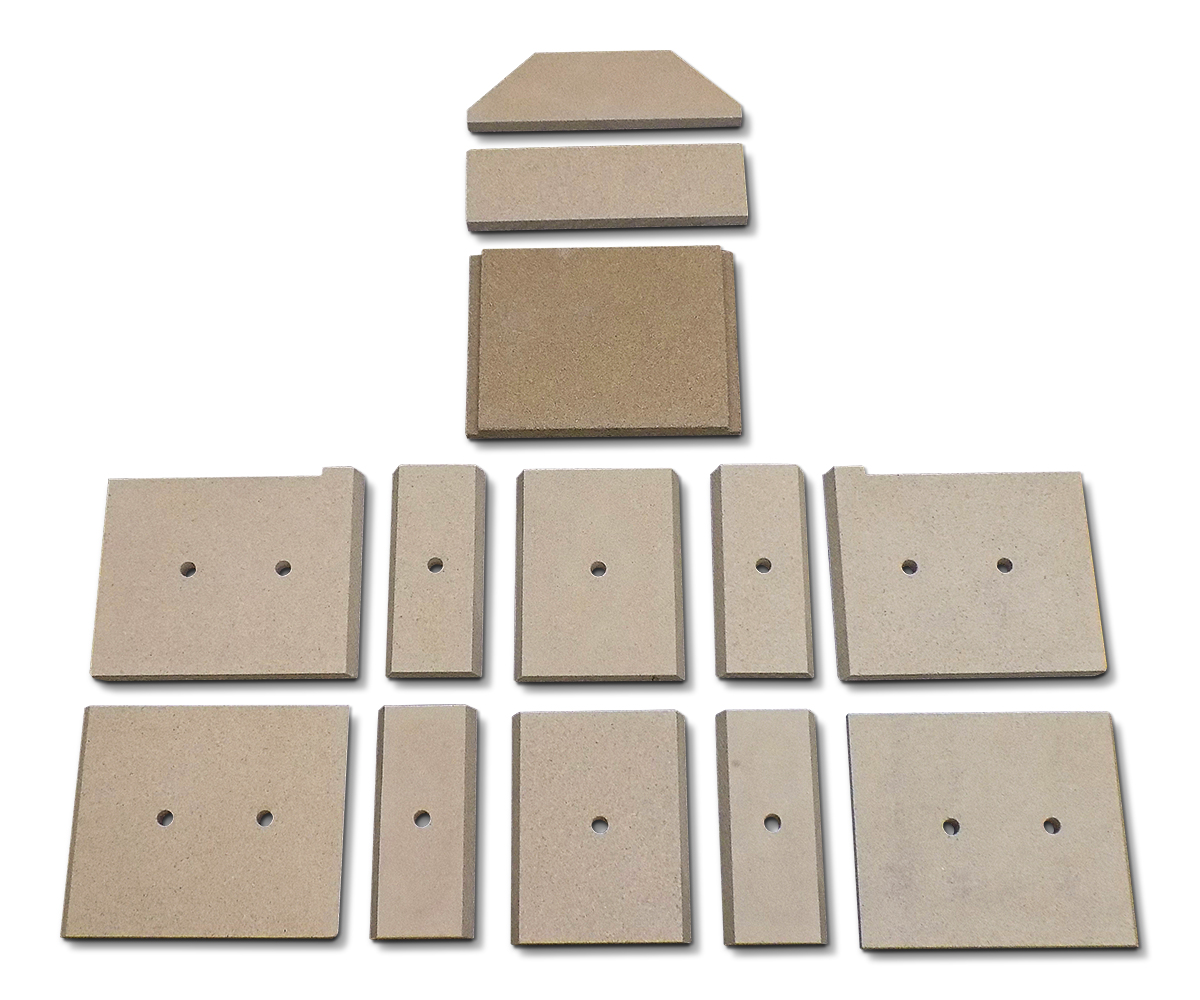

Original Feuerraumauskleidung für den Kaminofen Fireplace Frankfurt

• 13-teiliges Set

Fireplace Frankfurt Feuerraumauskleidung Eckdaten:

• 13 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein vorne unten links (275 x 230 x 25 mm), Seitenstein vorne unten rechts (275 x 230 x 25 mm)
• Seitenstein vorne oben links (275 x 220/230 x 25 mm), Seitenstein vorne oben rechts (275 x 220/230 x 25 mm)
• Seitenstein links unten hinten (230 x 105 x 25 mm), Seitenstein rechts unten hinten (230 x 105 x 25 mm)
• Seitenstein links oben hinten (230 x 105 x 25 mm), Seitenstein rechts oben hinten (230 x 105 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (305 x 225 x 16/30 mm), Zugumlenkung mittig (325 x 96 x 20 mm)
• Zugumlenkung oben (170/323 x 97 x 20 mm)

• der Ascherost ist nicht enthalten

Original Rückwandstein oben für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Dichtung für Scheibenhalter für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Dichtung für Scheibenhalter Eckdaten:

• Dichtschnur, Dichtungsschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Seitenstein links oben hinten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

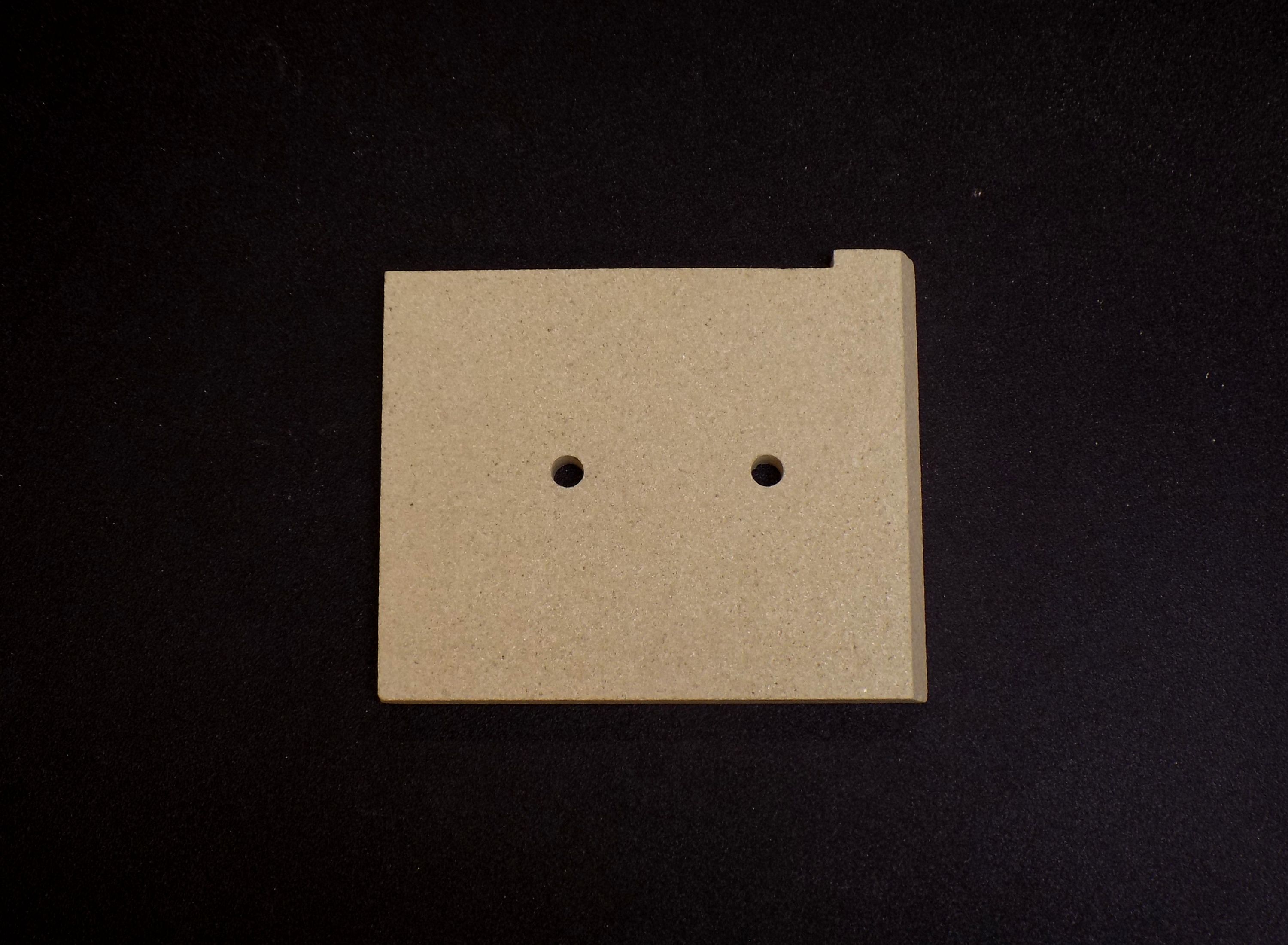

Original Seitenstein links oben vorne für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein links oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 265 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten hinten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten vorne für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 275 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

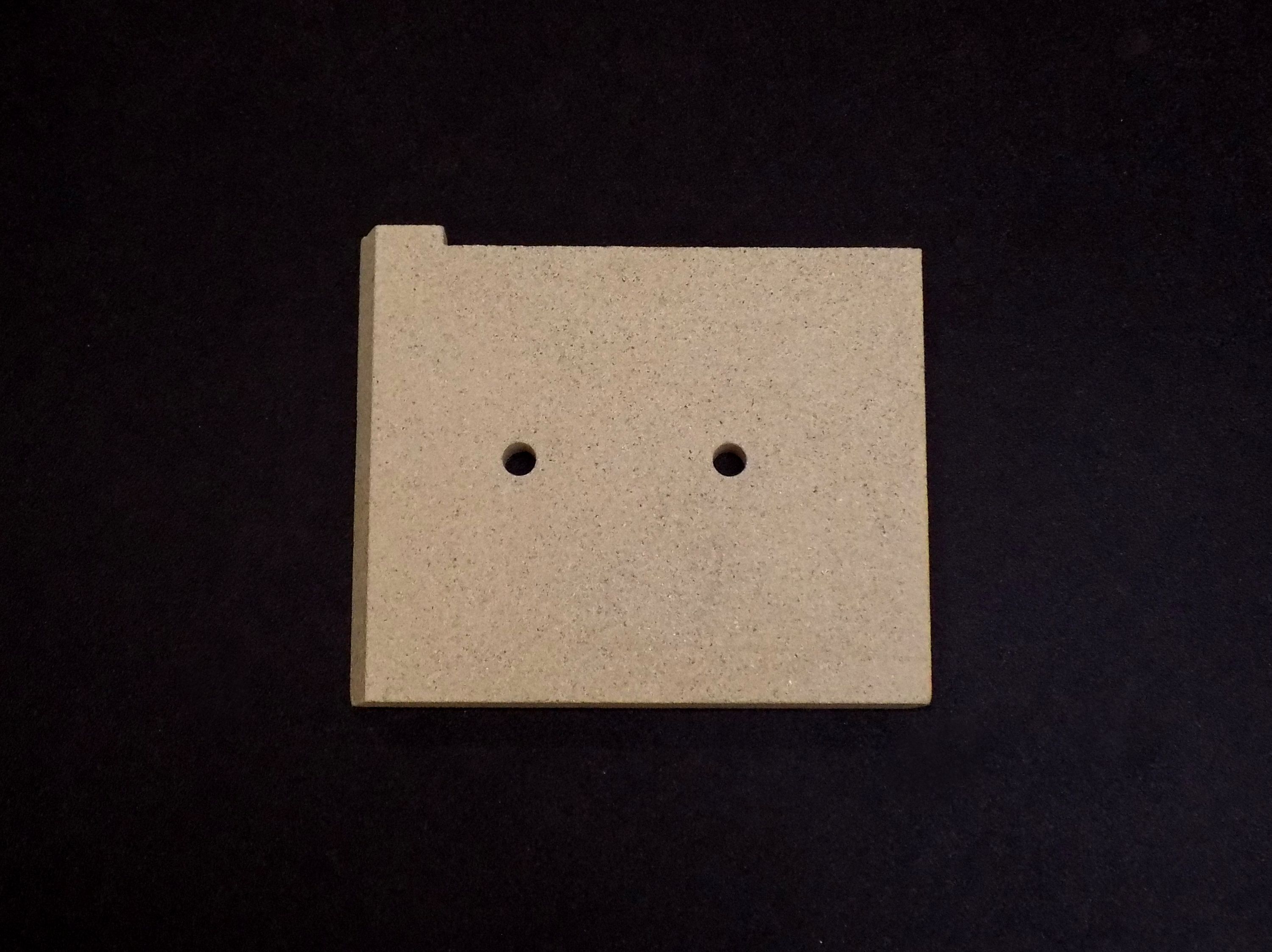

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 265 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite

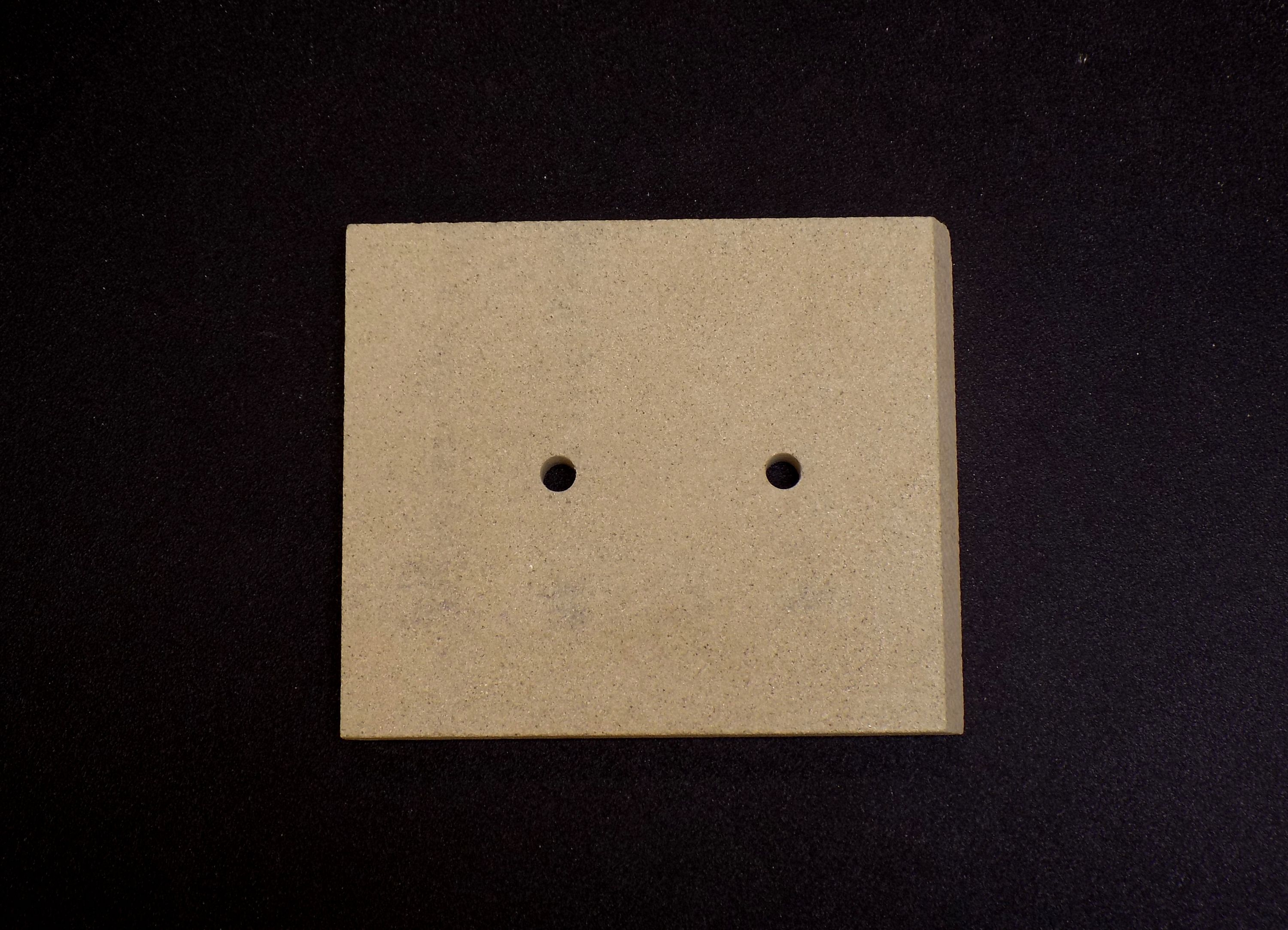

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 275 mm x 230 mm x 25 mm
• Material Vermiculite

Original Sichtscheibe für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Sichtscheibe Eckdaten:

• Glasscheibe, Glaskeramik
• Maße (B/L/H) 300 mm x 468 mm x 4 mm
• Material Glas
• Form flach
• hitzebeständig
• Position 23 in der Explosionszeichnung

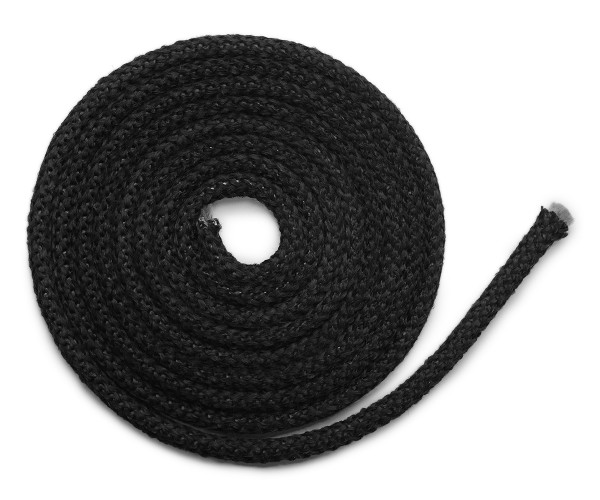

Türdichtung für den Kaminofen Fireplace Frankfurt

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Frankfurt Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 9 mm

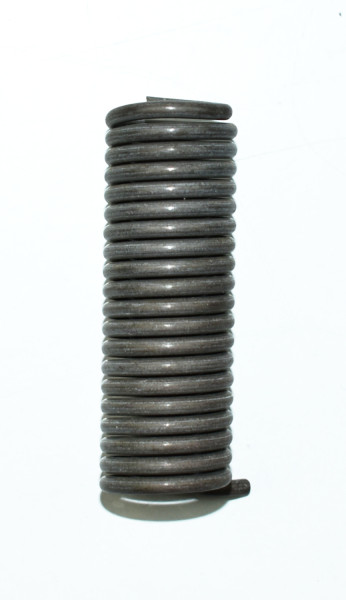

Original Türfeder oben für den Kaminofen Fireplace Florenz

Fireplace Florenz Türfeder oben Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall

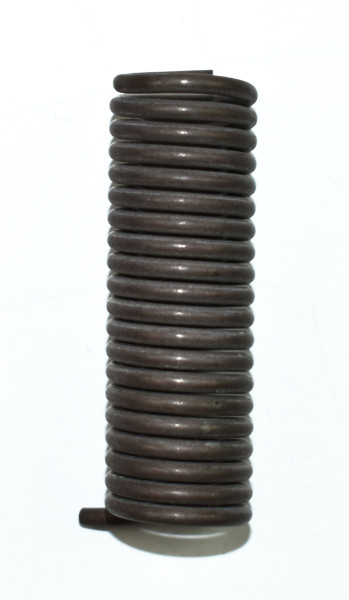

Original Türfeder unten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Türfeder unten Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Distanzhalter für Feuerraumtür Scharnier für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Distanzhalter für Feuerraumtür Scharnier Eckdaten:

• Abstandhalter, Distanzhülse
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

Original Zugumlenkung mittig für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Zugumlenkung mittig Eckdaten:

• Umlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 325 mm x 96 mm x 20 mm
• Material Vermiculite
• Position 20 in der Explosionszeichnung

Original Zugumlenkung oben für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Zugumlenkung oben Eckdaten:

• Prallplatte, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 170/320 mm x 97 mm x 20 mm
• Material Vermiculite

Original Zugumlenkung unten für den Kaminofen Fireplace Frankfurt

Fireplace Frankfurt Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 305 mm x 225 mm x 16/30 mm
• Material Vermiculite
