Ersatzteile für Fireplace Granada Kaminofen

Original Ascherost A für den Kaminofen Fireplace Granada

• Bitte gleichen Sie die Maße ab, da es verschiedene Varianten gibt!
• Passend für das alte Granada Modell, das nicht die Ofennummer K5021 hat.

Fireplace Granada Ascherost Eckdaten:

• Feuerrost, Rostgitter
• Maße (B/L/H) 325 mm x 300 mm x 30 mm
• Material Guss

Original Ascherost B für den Kaminofen Fireplace Granada

• Passend für Geräte mit der Ofennummer K5021

Fireplace Granada Ascherost Eckdaten:

• Rost, Rostgitter
• Maße (B/L/H) 375 mm x 220 mm x 10 mm
• Material Guss

Original Feuerraumauskleidung A für den Kaminofen Fireplace Granada

• Bitte gleichen Sie die Maße ab, da es verschiedene Varianten gibt!
• Passend für das alte Granada Modell, das nicht die Ofennummer K5021 hat.
• Bei dieser Auskleidung liegt die Zugumlenkung unten auf einem Halterahmen

• 14-teiliges Set

Fireplace Granada Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne unten (84 x 315 x 30 mm), Seitenstein rechts vorne unten (84 x 315 x 30 mm)
• Seitenstein links vorne oben (84 x 315 x 30 mm), Seitenstein rechts vorne oben (84 x 315 x 30 mm)
• Seitenstein links hinten unten (290 x 315 x 30 mm), Seitenstein rechts hinten unten (290 x 315 x 30 mm)
• Seitenstein links hinten oben (290 x 315 x 30 mm), Seitenstein rechts hinten oben (290 x 315 x 30 mm)
• Rückwandstein unten (290 x 315 x 30 mm), Rückwandstein mittig (290 x 175 x 30 mm)
• Rückwandstein oben (290 x 175 x 30 mm)
• Zugumlenkung unten (300 x 255 x 20 mm), Zugumlenkung mittig (370/403 x 114 x 20 mm)
• Zugumlenkung oben (339/370 x 114 x 20 mm)

Original Feuerraumauskleidung B für den Kaminofen Fireplace Granada

• 7-teiliges Set

Fireplace Granada Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links unten (230 x 190 x 25 mm) , Seitenstein rechts unten (230 x 190 x 25 mm)
• Seitenstein links oben (190/35 x 230/150 x 25 mm) , Seitenstein rechts oben (190/35 x 230/150 x 25 mm)
• Rückwandstein unten (370 x 230 x 25 mm) , Rückwandstein oben (370 x 130 x 25 mm)
• Zugumlenkung (365/398 x 215 x 25 mm)

Original Feuerraumauskleidung für den Kaminofen Fireplace Granada NS

• Bei dieser Auskleidung liegt die Zugumlenkung unten auf einem Halterahmen

• 14-teiliges Set

Fireplace Granada NS Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine
• Material Vermiculite

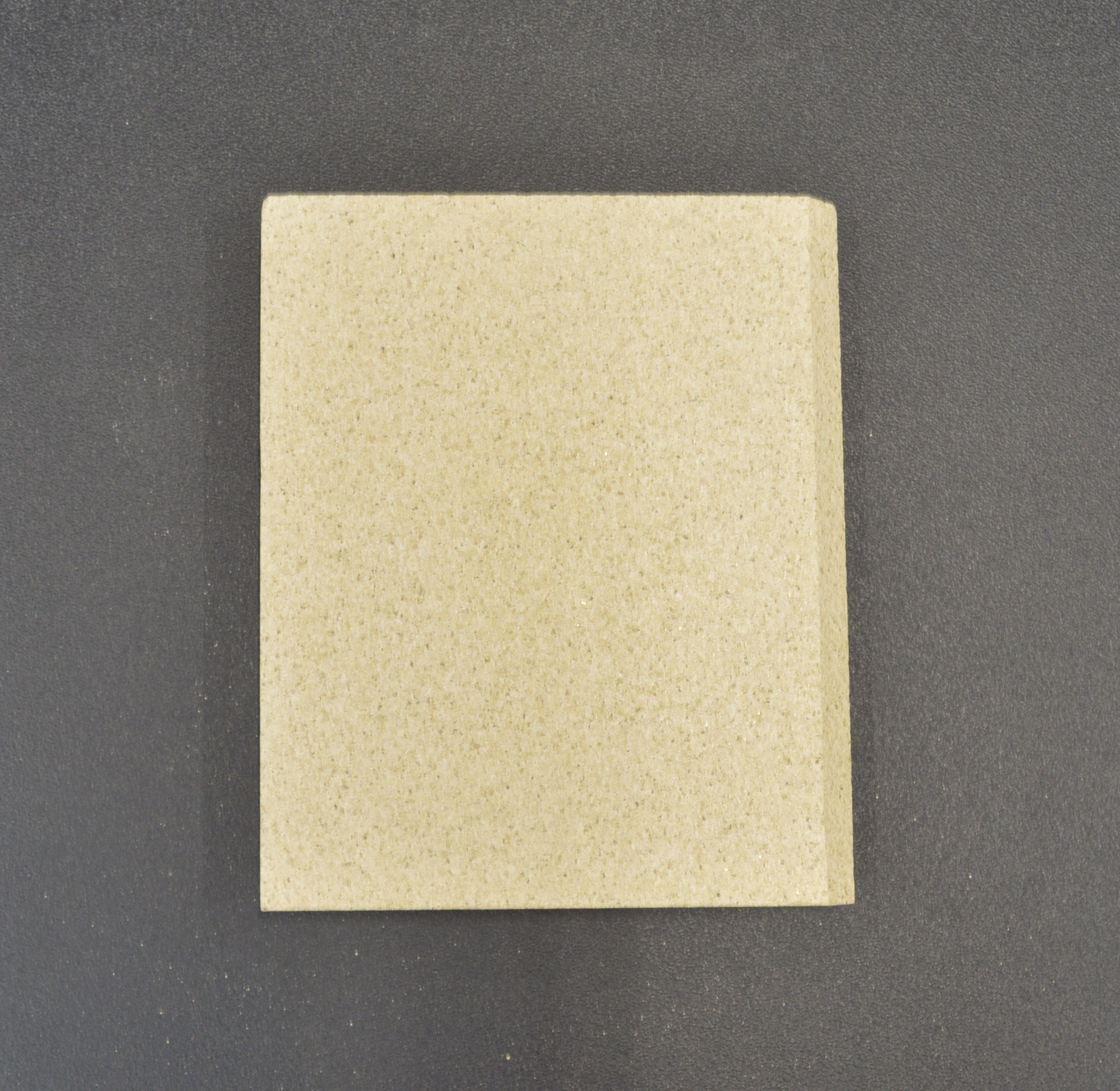

• Seitenstein links vorne unten (84 x 315 x 30 mm), Seitenstein rechts vorne unten (84 x 315 x 30 mm)
• Seitenstein links vorne oben (84 x 315 x 30 mm), Seitenstein rechts vorne oben (84 x 315 x 30 mm)
• Seitenstein links hinten unten (290 x 315 x 30 mm), Seitenstein rechts hinten unten (290 x 315 x 30 mm)
• Seitenstein links hinten oben (290 x 315 x 30 mm), Seitenstein rechts hinten oben (290 x 315 x 30 mm)
• Rückwandstein unten (290 x 315 x 30 mm), Rückwandstein mittig (290 x 175 x 30 mm)
• Rückwandstein oben (290 x 175 x 30 mm)
• Zugumlenkung unten (300 x 255 x 20 mm), Zugumlenkung mittig (370/403 x 114 x 20 mm)
• Zugumlenkung oben (339/370 x 114 x 20 mm)

Original Rückwandstein oben B für den Kaminofen Fireplace Granada

Fireplace Granada Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 130 mm x 25 mm
• Material Vermiculite
• Form rechteckig

Original Rückwandstein unten A für den Kaminofen Fireplace Granada

• Bitte gleichen Sie die Maße ab, da es verschiedene Varianten gibt!
• Passend für das alte Granada Modell, das nicht die Ofennummer K5021 hat.
• Bei dieser Auskleidung liegt die Zugumlenkung unten auf einem Halterahmen

Fireplace Granada Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 290 mm x 315 mm x 30 mm
• Material Vermiculite

Original Rückwandstein unten B für den Kaminofen Fireplace Granada

Fireplace Granada Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 370 mm x 230 mm x 25 mm
• Material Vermiculite

Scheibendichtung A für den Kaminofen Fireplace Granada

• Bitte gleichen Sie die Maße ab, da es verschieden Varianten gibt.
• Passend für das alte Granada Modell, das nicht die Ofennummer K5021 hat.

Fireplace Granada Scheibendichtung Eckdaten:

• Dichtschnur, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Scheibendichtung B für den Kaminofen Fireplace Granada

• Passend für das Granada Modell mit der Ofennummer K5021

Fireplace Granada Scheibendichtung Eckdaten:

• Dichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 3 mm
• Länge 3,00 m
• selbstklebend

Original Seitenstein oben links B für den Kaminofen Fireplace Granada

Fireplace Granada Seitenstein oben links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 190/30 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten B für den Kaminofen Fireplace Granada

Fireplace Granada Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 230 mm x 370 mm x 25 mm
• Material Vermiculite
• Form rechteckig

Original Seitenstein rechts oben B für den Kaminofen Fireplace Granada

Fireplace Granada Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 190/35 mm x 230/150 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten B für den Kaminofen Fireplace Granada

Fireplace Granada Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 230 mm x 190 mm x 25 mm
• Material Vermiculite

Original Sichtscheibe B für den Kaminofen Fireplace Granada K5021

Fireplace Granada K5021 Sichtscheibe Eckdaten:

• Glaskeramik, Glas
• Maße (B/L/H) 375 mm x 430 mm x 4 mm
• Material Glas
• Form rechteckig
• hitzebeständig

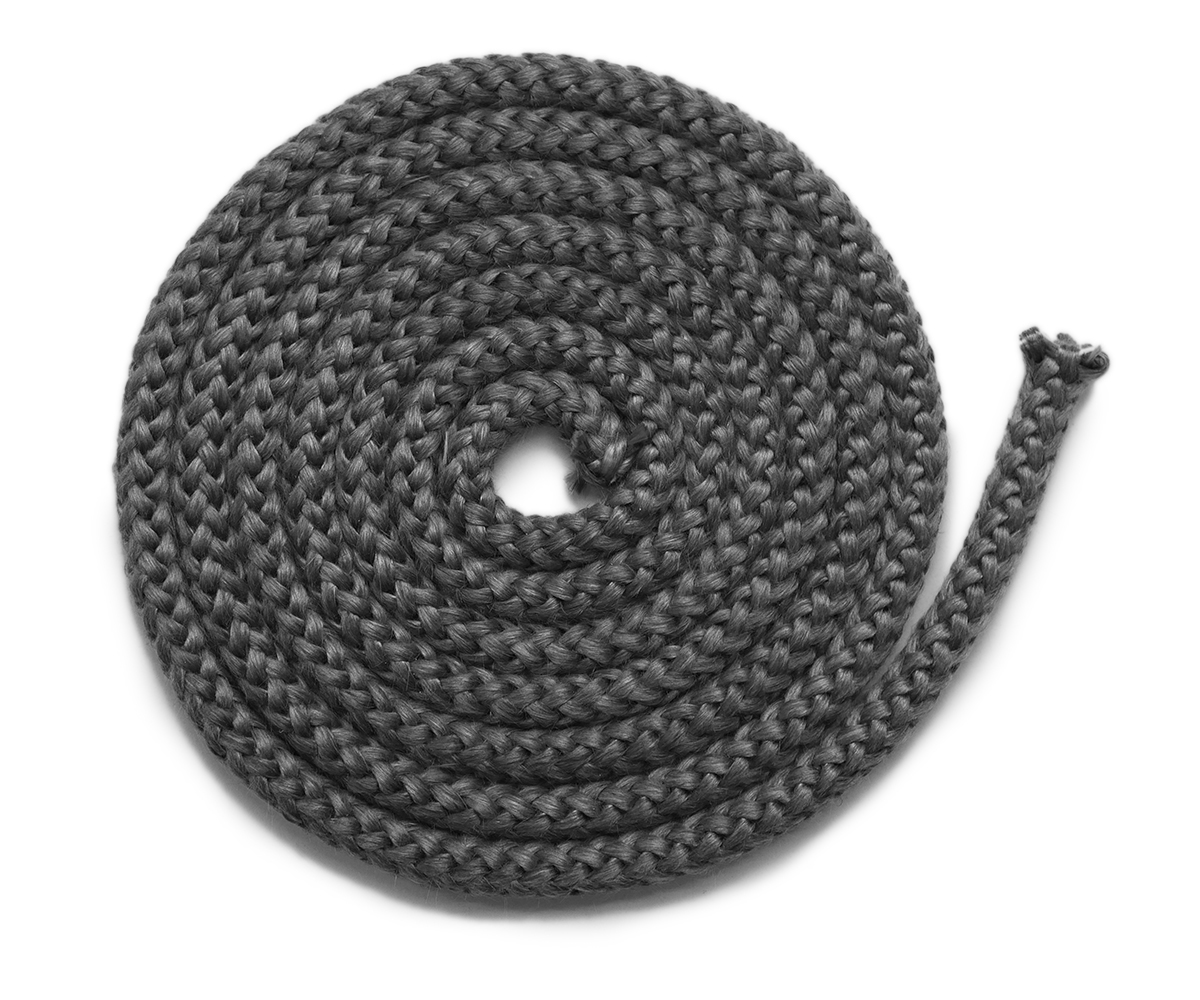

Türdichtung A für den Kaminofen Fireplace Granada

• Zur Befestigung empfehlen wir einen hitzebeständigen Kleber
• Zur optimalen Dichtigkeit und langen Haltbarkeit empfehlen wir den Einsatz von Dichtungsabbindern oder Dichtungshülsen bei einer jeden Dichtung. Sorgfältig abgeklebte Dichtungsenden oder durch Hülsen verbundene Enden erhöhen die Dichtigkeit und verhindern gleichzeitig, dass die Enden ausfransen.

Fireplace Granada Türdichtung Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 10 mm

Original Türfeder oben A für den Kaminofen Fireplace Granada

Fireplace Granada Türfeder oben Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

Original Türfeder unten A für den Kaminofen Fireplace Granada

Fireplace Granada Türfeder unten Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen unten für Feuerraumtür Scharnier unten A für den Kaminofen Fireplace Granada

• Bitte gleichen Sie die Maße ab, da es verschieden Varianten gibt.
• Passend für das alte Granada Modell, das nicht die Ofennummer K5021 hat.

Fireplace Granada Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

Original Halterung für Zugumlenkung für den Kaminofen Fireplace Granada

• Bitte gleichen Sie die Maße ab, da es verschiedene Varianten gibt!
• Passend für das alte Granada Modell, das nicht die Ofennummer K5021 hat.

Fireplace Granada Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 269 mm x 302/350 mm x 25 mm
• Material Guss

Original Zugumlenkung unten B für den Kaminofen Fireplace Granada

Fireplace Granada Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 365/398 mm x 215 mm x 25 mm
• Material Vermiculite
