Ersatzteile für Fireplace Lyon Kaminofen

Original Ascherost für den Kaminofen Fireplace Lyon

Fireplace Lyon Ascherost Eckdaten:

• Brennraumrost, Rostgitter
• Maße (B/L/H) 270 mm x 272 mm x 29 mm
• Material Guss

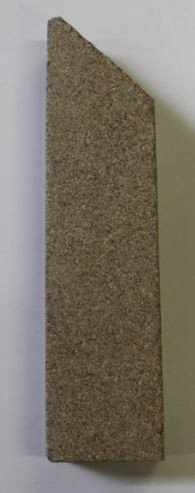

Original Bodenstein links für den Kaminofen Fireplace Lyon

Fireplace Lyon Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 50 mm x 210 mm x 30 mm
• Material Vermiculite

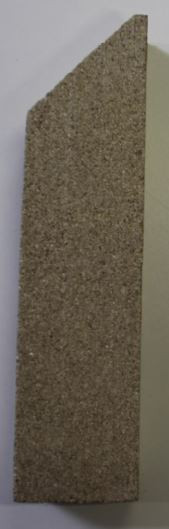

Original Bodenstein rechts für den Kaminofen Fireplace Lyon

Fireplace Lyon Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 50 mm x 210 mm x 30 mm
• Material Vermiculite

Original Feuerraumauskleidung für den Kaminofen Fireplace Lyon

• Achtung! Die in der Brennraumauskleidung beinhaltete Rauchumlenkplatten ist überarbeitet worden und man braucht die Halterung nicht mehr zu nutzen!

• 15-teiliges Set

Fireplace Lyon Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Bodenstein links (163/210 x 50 x 30 mm), Bodenstein rechts (163/210 x 50 x 30 mm)
• Seitenstein links unten vorne (230 x 175 x 25 mm), Seitenstein rechts unten vorne (230 x 175 x 25 mm)
• Seitenstein links oben vorne (230 x 175 x 25 mm), Seitenstein rechts oben vorne (230 x 175 x 25 mm)
• Seitenstein links unten hinten (230 x 175 x 25 mm), Seitenstein links oben hinten (230 x 175 x 25 mm)
• Seitenstein rechts unten hinten (230 x 175 x 25 mm), Seitenstein rechts oben hinten (230 x 175 x 25 mm)
• Rückwandstein oben (230 x 180 x 25 mm), Rückwandstein unten (230 x 180 x 25 mm)
• Zugumlenkung oben (169/352 x 91 x 20 mm), Zugumlenkung Mitte (412 x 93 x 20 mm)
• Zugumlenkung unten (403 x 235 x 30 mm)

• der Ascherost ist nicht enthalten

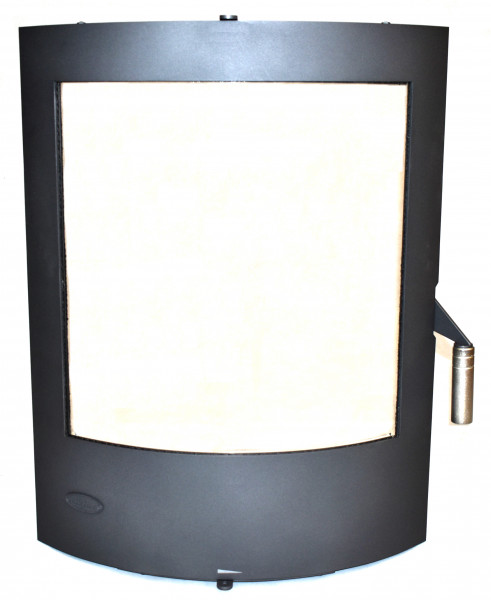

Original Feuerraumtür für den Kaminofen Fireplace Lyon

• Sollte Ihr Ofen älter als 10 Jahre sein, wird diese Tür nicht passen und es werden dafür leider auch keine mehr produziert.

Fireplace Lyon Feuerraumtür Eckdaten:

• Heiztür, Brennraumtür
• Maße (B/L/H) 530 mm x 683 mm x 45 mm
• komplette Feuerraumtür
• inklusive Sichtscheibe

Original Luftleitblech für Luftregler für den Kaminofen Fireplace Lyon

Fireplace Lyon Luftleitblech für Luftregler Eckdaten:

• Leitblech, Blech
• Maße (B/L/H) 50 mm x 415 mm x 5 mm
• Material Guss
• Position 15 in der Explosionszeichnung

Original Rückwandstein oben für den Kaminofen Fireplace Lyon

Fireplace Lyon Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

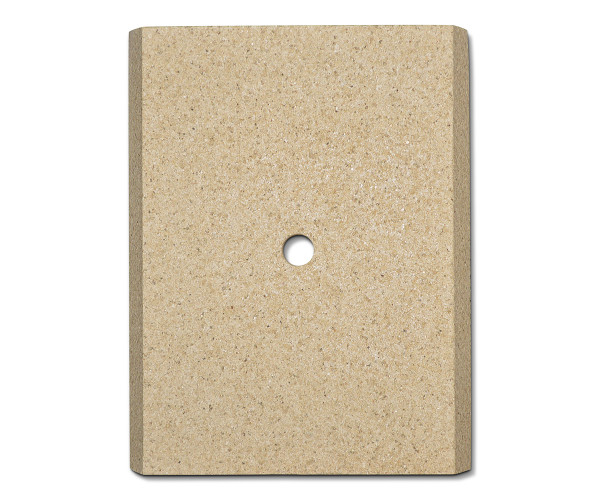

Original Rückwandstein unten für den Kaminofen Fireplace Lyon

Fireplace Lyon Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Lyon

Fireplace Lyon Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Dichtung für Scheibenhalter für den Kaminofen Fireplace Lyon

Fireplace Lyon Dichtung für Scheibenhalter Eckdaten:

• Dichtschnur, Dichtungsschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

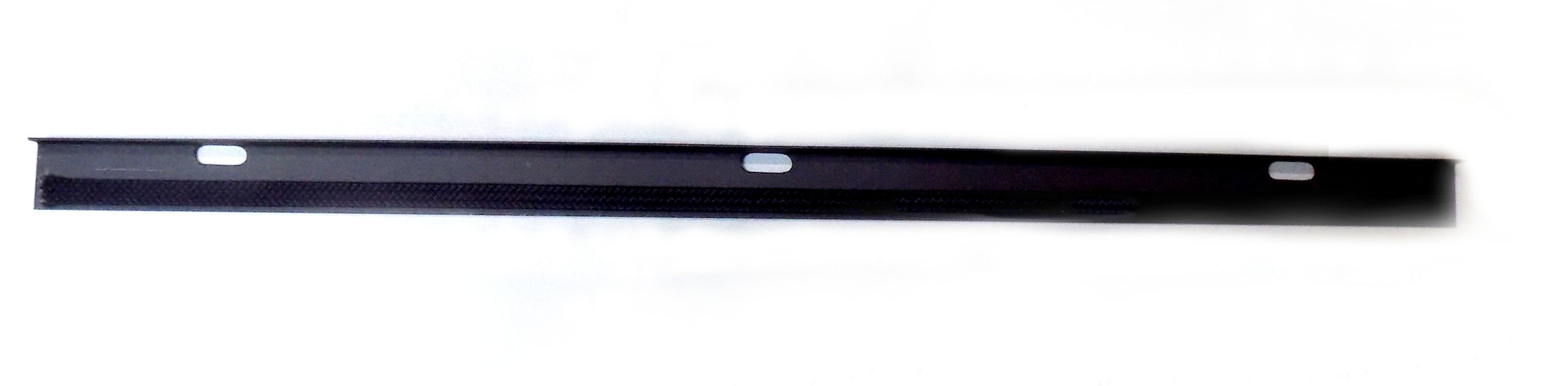

Original Scheibenhalter links für den Kaminofen Fireplace Lyon

Fireplace Lyon Scheibenhalter links Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 490 mm x 23 mm x 1 mm
• Material Metall
• Form länglich

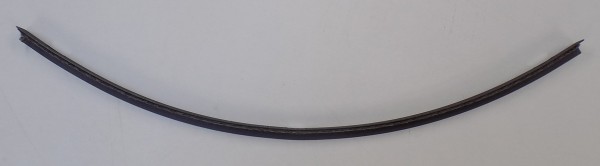

Original Scheibenhalter oben für den Kaminofen Fireplace Lyon

Fireplace Lyon Scheibenhalter oben Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 418 mm x 20 mm x 1 mm
• Material Metall

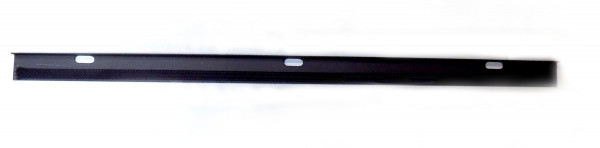

Original Scheibenhalter rechts für den Kaminofen Fireplace Lyon

Fireplace Lyon Scheibenhalter rechts Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 490 mm x 23 mm x 1 mm
• Material Metall
• Form länglich

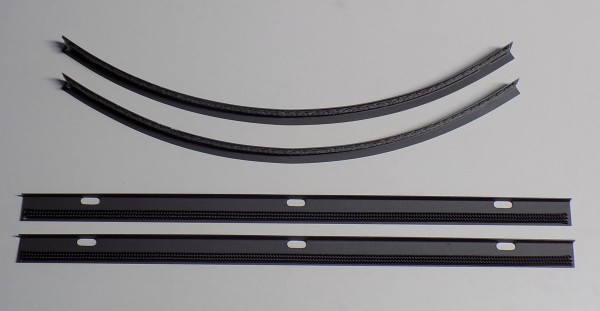

Original Scheibenhalter Set für den Kaminofen Fireplace Lyon

Fireplace Lyon Scheibenhalter Eckdaten:

• Lieferumfang 4 Stück
• Glashalter, Halterung für Sichtscheibe
• Material Metall
• Form länglich

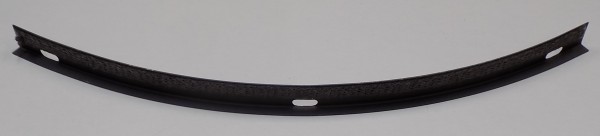

Original Scheibenhalter unten für den Kaminofen Fireplace Lyon

Fireplace Lyon Scheibenhalter unten Eckdaten:

• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 418 mm x 20 mm x 1 mm
• Material Metall
• Form länglich

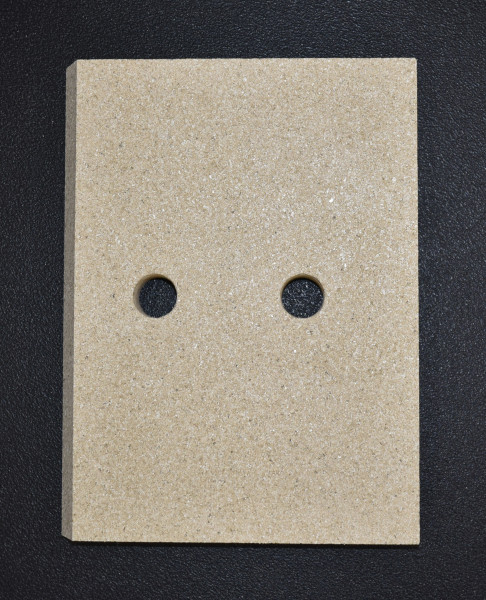

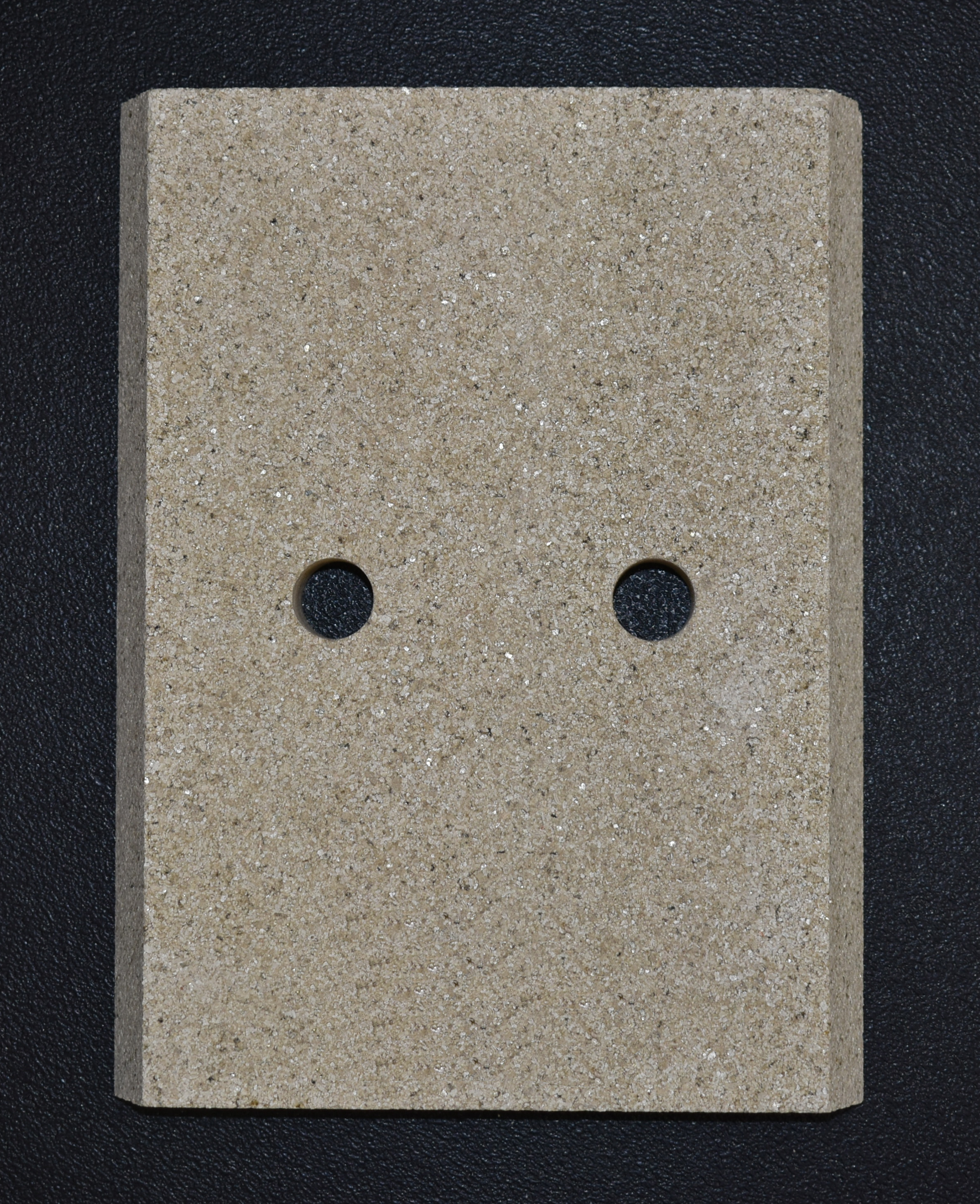

Original Seitenstein links oben hinten für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 25 mm
• Material Vermiculite

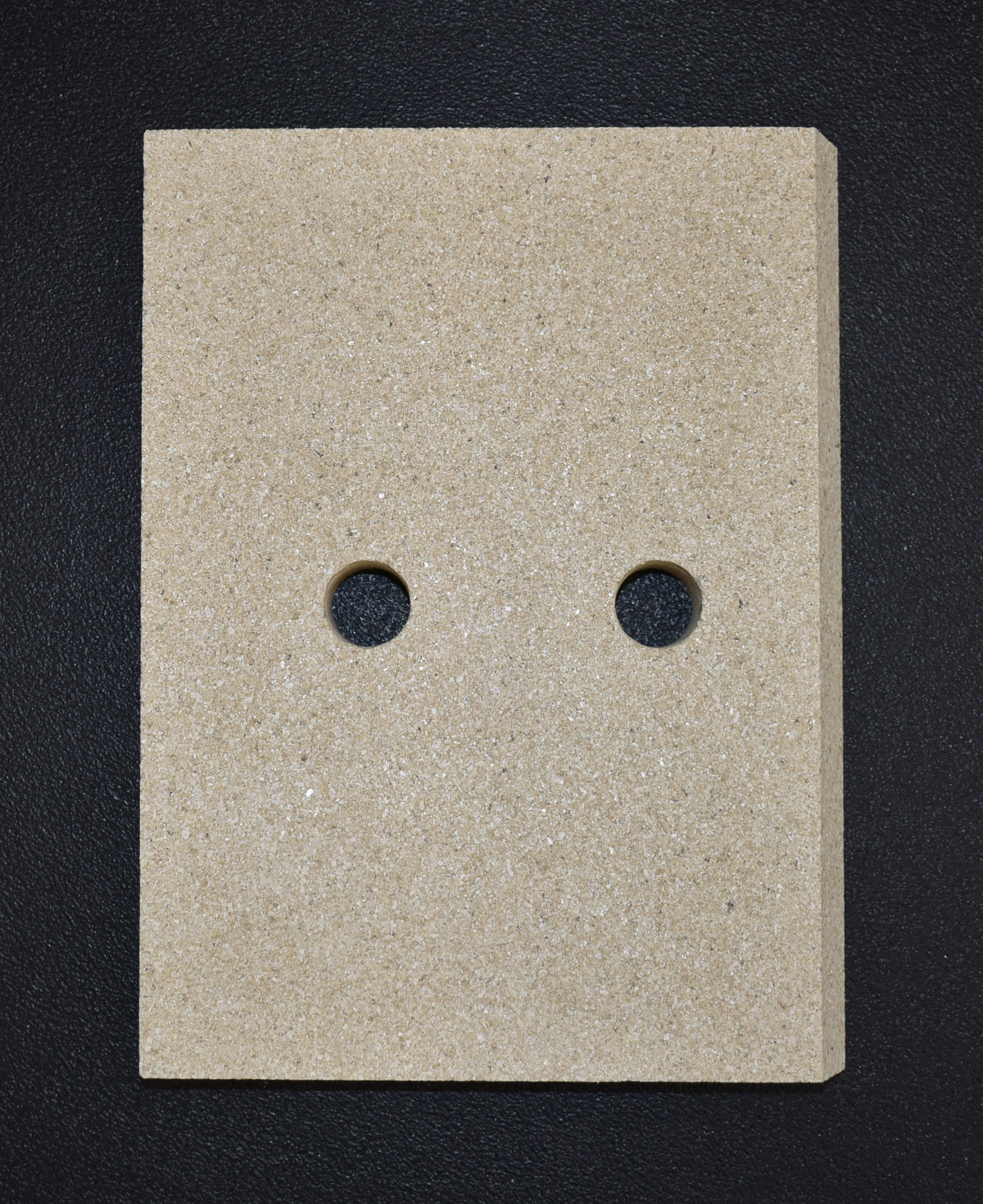

Original Seitenstein links oben vorne für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein links oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 27 mm
• Material Vermiculite

Original Seitenstein links unten hinten für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten vorne für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 27 mm
• Material Vermiculite

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 27 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Lyon K1430

Fireplace Lyon K1430 Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 175 mm x 230 mm x 25 mm
• Material Vermiculite

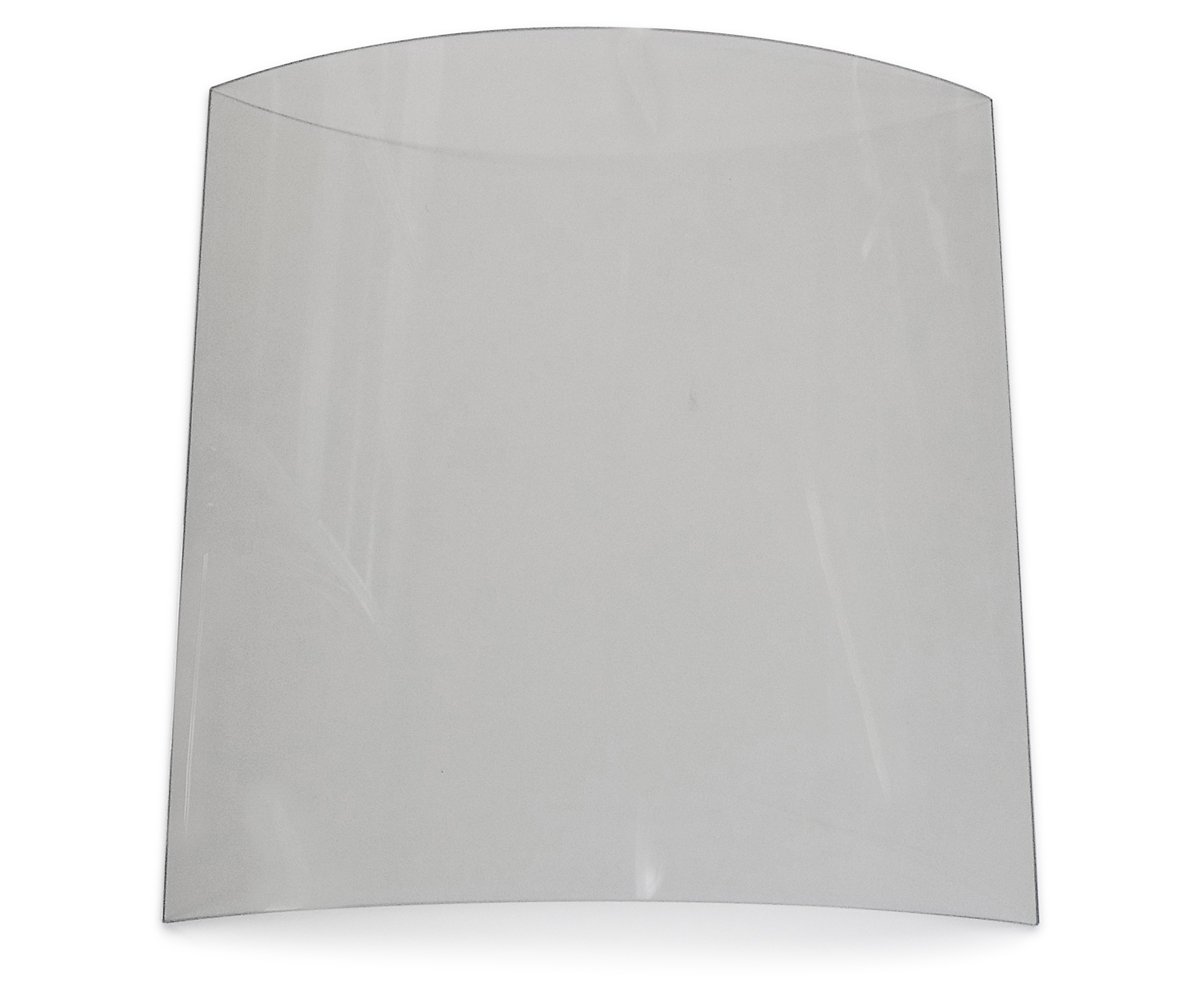

Original Sichtscheibe für den Kaminofen Fireplace Lyon

Fireplace Lyon Sichtscheibe Eckdaten:

• Glas, Kaminscheibe
• Maße (B/L/H) 438 mm x 468 mm x 4 mm
• Bogenlänge 473 mm
• Material Glas
• Form gebogen
• hitzebeständig

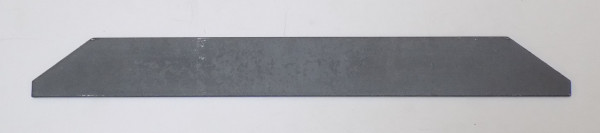

Original Stehrost für den Kaminofen Fireplace Lyon

• Es werden pro Gerät zwei Stück verbaut

Fireplace Lyon Stehrost Eckdaten:

• Lieferumfang 1 Stück
• Glutfang, Holzfang
• Maße (B/L/H) 279/362 mm x 40 mm x 4 mm
• Material Guss

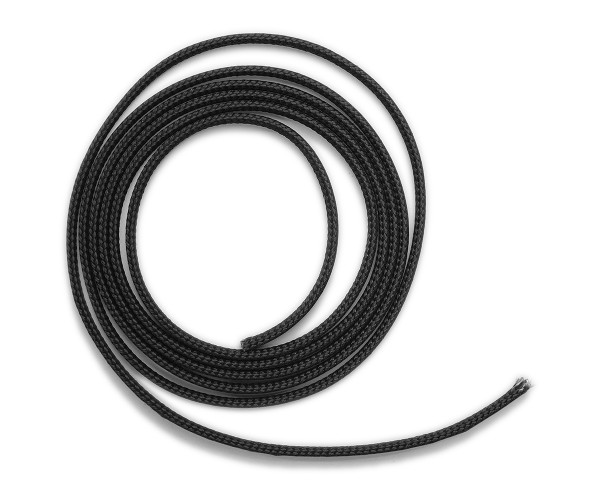

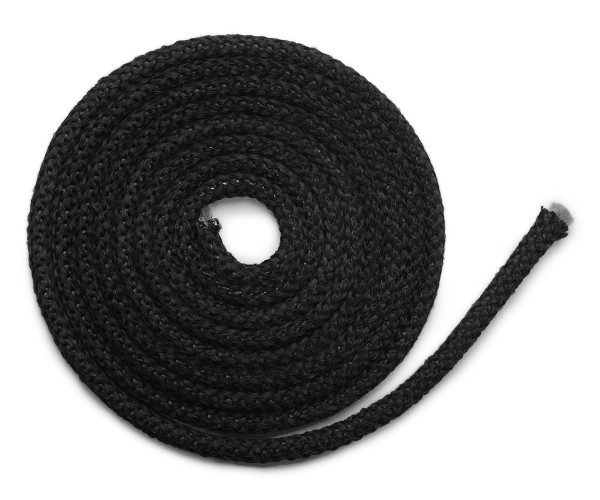

Türdichtung für den Kaminofen Fireplace Lyon

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Lyon Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 9 mm

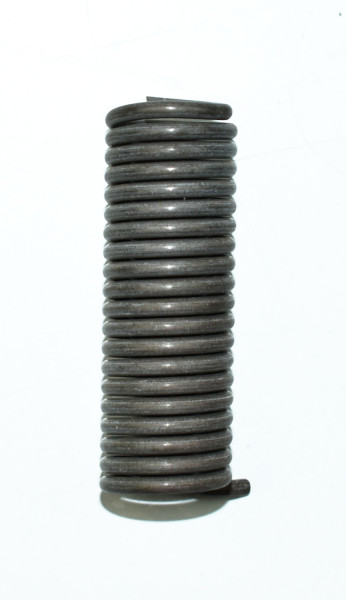

Original Türfeder oben für den Kaminofen Fireplace Lyon

Fireplace Lyon Türfeder oben Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4,6 cm
• Durchmesser 15 mm
• Material Metall
• Position 2 in der Explosionszeichnung

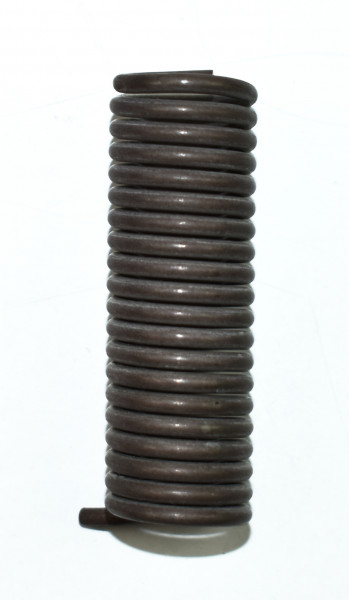

Original Türfeder unten für den Kaminofen Fireplace Lyon

Fireplace Lyon Türfeder unten Eckdaten:

• Spannfeder, Zugfeder
• Länge 4,8 cm
• Durchmesser 15 mm
• Material Metall
• Position 3 in der Explosionszeichnung

Original Zapfen oben für Feuerraumtür Scharnier oben für den Kaminofen Fireplace Lyon

Fireplace Lyon Zapfen oben für Feuerraumtür Scharnier oben Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

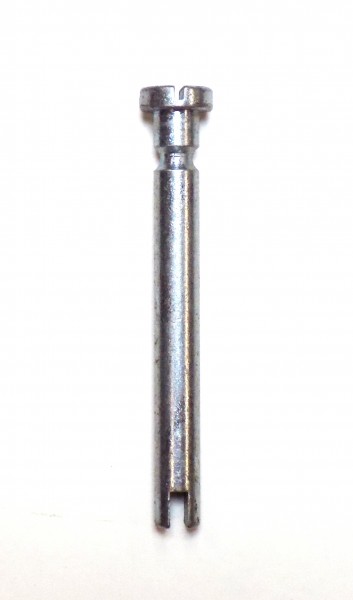

Original Zapfen unten für Feuerraumtür Scharnier unten für den Kaminofen Fireplace Lyon

Fireplace Lyon Zapfen unten für Feuerraumtür Scharnier unten Eckdaten:

• Scharnierzapfen, Befestigungszapfen
• Länge 9,4 cm
• Durchmesser 10 mm
• Material Metall
• Position 5 in der Explosionszeichnung

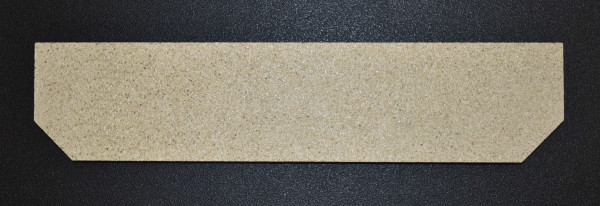

Original Zugumlenkung mittig für den Kaminofen Fireplace Lyon

Fireplace Lyon Zugumlenkung mittig Eckdaten:

• Prallplatte, Rauchumlenkung
• Vermiculitestein
• Maße (B/L/H) 412 mm x 93 mm x 20 mm
• Material Vermiculite

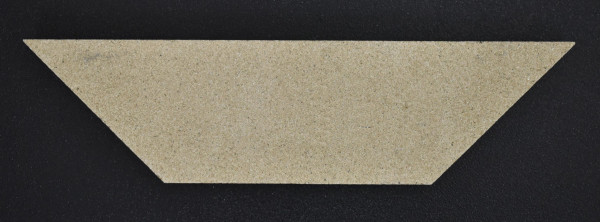

Original Zugumlenkung oben für den Kaminofen Fireplace Lyon

Fireplace Lyon Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 169/352 mm x 91 mm x 20 mm
• Material Vermiculite

Original Umbausatz für Zugumlenkung für den Kaminofen Fireplace Lyon

• Durch dieses Set benötigen Sie keine Zugumlenkung Halterung mehr.

• 3-teiliges Set

Fireplace Lyon Umbausatz für Zugumlenkung Eckdaten:

• Material Vermiculite
• Zugumlenkung oben (169/352 x 91 x 20 mm), Zugumlenkung Mitte (412 x 93 x 20 mm)
• Zugumlenkung unten (403 x 235 x 30 mm)

Original Zugumlenkung unten für den Kaminofen Fireplace Lyon

Fireplace Lyon Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 403 mm x 235 mm x 30 mm
• Material Vermiculite
