Ersatzteile für Fireplace Manhattan Kaminofen

Original Ascherost für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Ascherost Eckdaten:

• Gussrost, Rostgitter
• Maße (B/L/H) 260/385 mm x 290 mm x 30 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Fireplace Manhattan

• 10-teiliges Set

Fireplace Manhattan Feuerraumauskleidung Eckdaten:

• 10 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links unten (350 x 230 x 30 mm), Seitenstein rechts unten (350 x 230 x 30 mm)
• Seitenstein links oben (350 x 220 x 30 mm), Seitenstein rechts oben (350 x 220 x 30 mm)
• Rückwandstein unten (300 x 230 x 30 mm), Rückwandstein mittig (300 x 131 x 30 mm)
• Rückwandstein oben (300 x 131 x 30 mm)
• Zugumlenkung unten (325/385 x 265 x 30 mm), Zugumlenkung mittig (360/405 x 105 x 20 mm)
• Zugumlenkung oben (315/360 x 105 x 20 mm)

• der Ascherost ist nicht enthalten

Original Rückwandstein mittig für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 300 mm x 30 mm x 131 mm
• Material Vermiculite

Original Rückwandstein oben für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 300 mm x 30 mm x 131 mm
• Material Vermiculite
• Position 31 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 300 mm x 230 mm x 30 mm
• Material Vermiculite
• Position 30 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 2,00 m
• selbstklebend

Original Seitenstein links oben für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 350 mm x 220 mm x 30 mm
• Material Vermiculite
• Position 32 in der Explosionszeichnung

Original Seitenstein links unten für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 350 mm x 230 mm x 30 mm
• Material Vermiculite
• Position 33 in der Explosionszeichnung

Original Seitenstein rechts oben für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 350 mm x 220 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts unten für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 350 mm x 230 mm x 30 mm
• Material Vermiculite
• Position 33 in der Explosionszeichnung

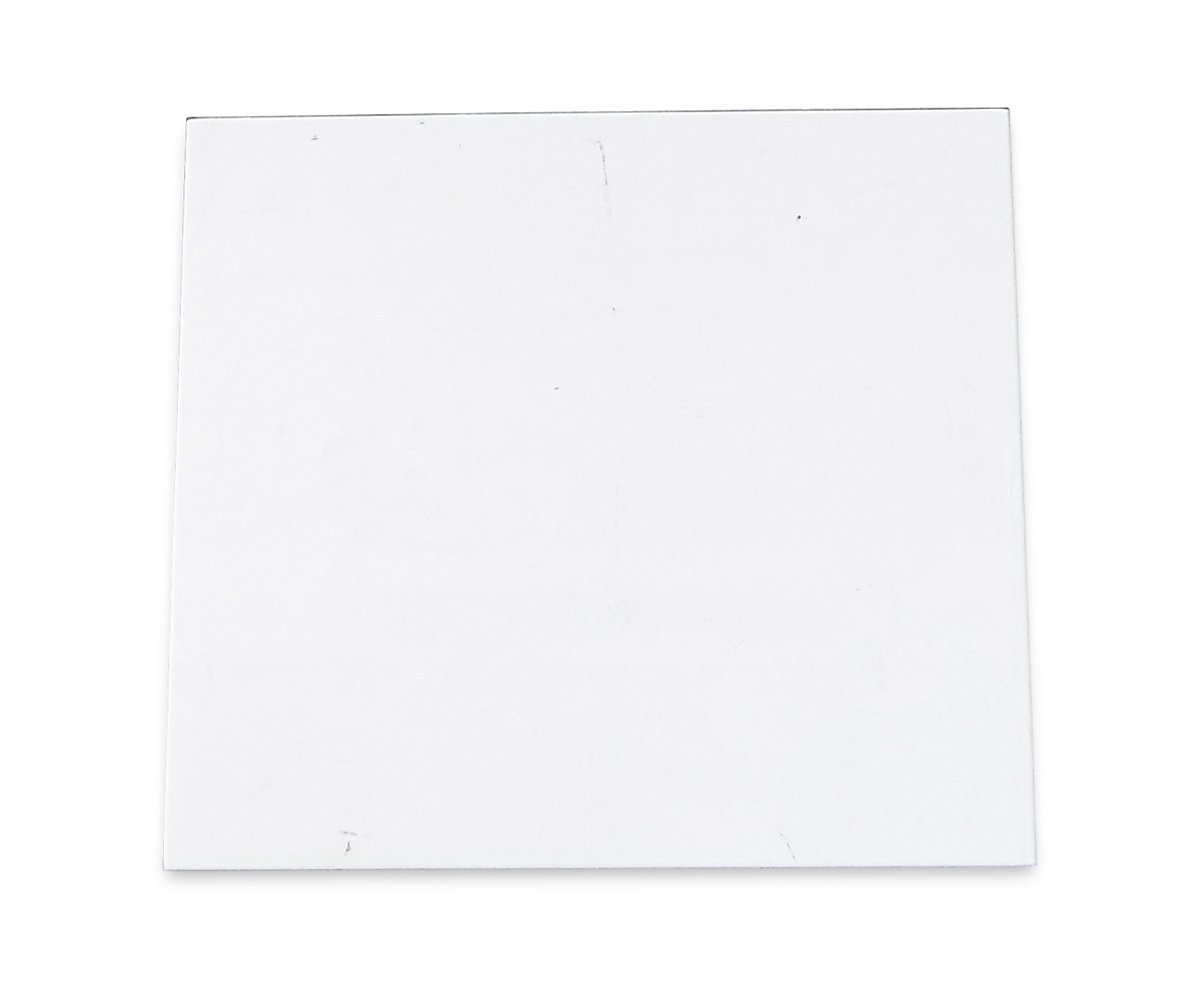

Original Sichtscheibe für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Sichtscheibe Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 430 mm x 395 mm x 4 mm
• Material Glas
• Form flach
• hitzebeständig

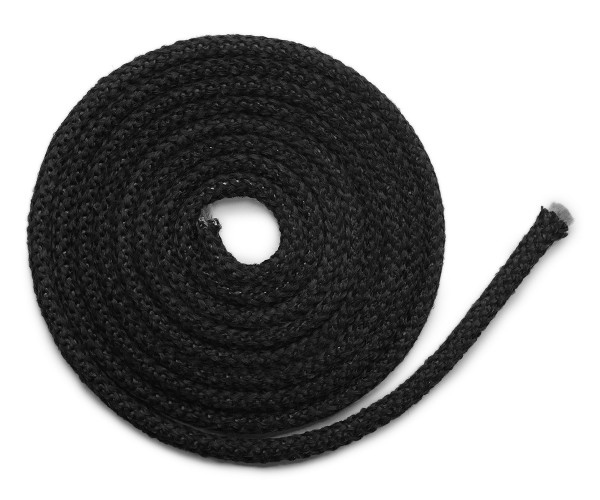

Türdichtung für den Kaminofen Fireplace Manhattan

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Manhattan Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm

Original Zugumlenkung mittig für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Zugumlenkung mittig Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 306/405 mm x 105 mm x 20 mm
• Material Vermiculite
• Position 28 in der Explosionszeichnung

Original Zugumlenkung oben für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Vermiculitestein
• Maße (B/L/H) 315/360 mm x 105 mm x 20 mm
• Material Vermiculite
• Position 27 in der Explosionszeichnung

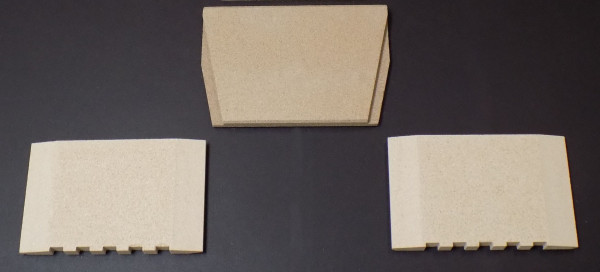

Original Umbausatz für Zugumlenkung für den Kaminofen Fireplace Manhattan

• Ersetzt den alten Feuerablenkrahmen aus Guss, der so nicht mehr produziert wird.

• 5-teiliges Set

Fireplace Manhattan Umbausatz für Zugumlenkung Eckdaten:

• Umbausatz, Umrüstset

• Material Vermiculite
• Seitenstein links oben (350 x 220 x 30 mm), Seitenstein rechts oben (350 x 220 x 30 mm)
• Zugumlenkung unten (385/325 x 265 x 30 mm), Zugumlenkung oben (315/360 x 105 x 20 mm)
• Zugumlenkung mittig (360/405 x 105 x 20 mm)

Original Zugumlenkung unten für den Kaminofen Fireplace Manhattan

Fireplace Manhattan Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 325/385 mm x 265 mm x 30 mm
• Material Vermiculite
