Ersatzteile für Fireplace Prato Kaminofen

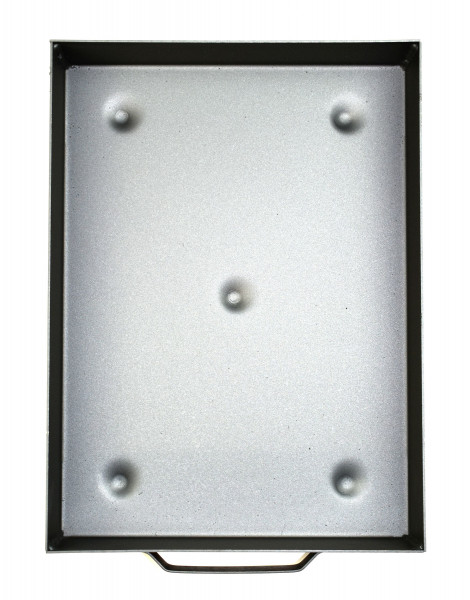

Original Aschekasten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Aschekasten Eckdaten:

• Aschetresor, Auffangbehälter
• Maße (B/L/H) 220 mm x 300 mm x 55 mm
• Position 4 in der Explosionszeichnung

Original Ascherost für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Ascherost Eckdaten:

• Feuerrost, Rostgitter
• Maße (B/L/H) 270 mm x 272 mm x 29 mm
• Material Guss

Original Feuerraumauskleidung für den Kaminofen Fireplace Prato Plus

• 13-teiliges Set

Fireplace Prato Plus Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne unten (245 x 230 x 25 mm), Seitenstein rechts vorne unten (245 x 230 x 25 mm)
• Seitenstein links vorne oben (245 x 220/230 x 25 mm), Seitenstein rechts vorne oben (245 x 220/230 x 25 mm)
• Seitenstein links hinten unten (230 x 105 x 25 mm), Seitenstein rechts hinten unten (230 x 105 x 25 mm)
• Seitenstein links hinten oben (230 x 105 x 25 mm), Seitenstein rechts hinten oben (230 x 105 x 25 mm)
• Rückwandstein unten (230 x 180 x 25 mm), Rückwandstein oben (230 x 180 x 25 mm)
• Zugumlenkung unten (300 x 245 x 30 mm), Zugumlenkung mittig (325 x 95 x 20 mm)
• Zugumlenkung oben (170/323 x 97 x 20 mm)

• der Ascherost ist nicht enthalten

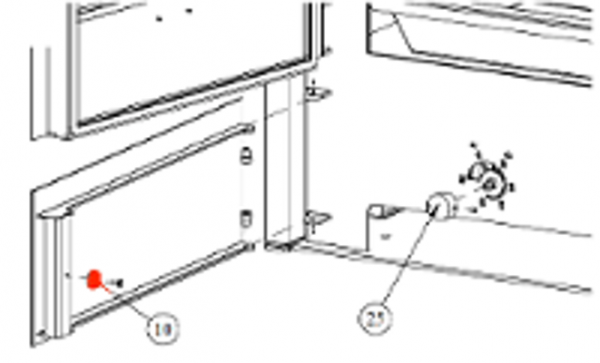

Original Verriegelung für Holzfachtür für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Verriegelung für Holzfachtür Eckdaten:

• Verschluss, Sperrvorrichtung
• Magnetschloss
• Position 10 in der Explosionszeichnung

Original Rückwandstein oben für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Rückwandstein unten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 180 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 22 in der Explosionszeichnung

Original Seitenstein links oben hinten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein links oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links oben vorne für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein links oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 245 mm x 220/230 mm x 25 mm
• Material Vermiculite

Original Seitenstein links unten hinten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein links unten vorne für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 245 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts oben hinten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein rechts oben hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts oben vorne für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein rechts oben vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 245 mm x 220/230 mm x 25 mm
• Material Vermiculite

Original Seitenstein rechts unten hinten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 84/105 mm x 230 mm x 25 mm
• Material Vermiculite
• Position 23 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitesteine
• Maße (B/L/H) 230 mm x 245 mm x 25 mm
• Material Vermiculite

Original Sichtscheibe für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Sichtscheibe Eckdaten:

• Glaskeramik, Schauglas
• Maße (B/L/H) 303 mm x 467 mm x 4 mm
• Bogenlänge 336 mm
• Material Glas
• Form gebogen
• hitzebeständig

Türdichtung für den Kaminofen Fireplace Prato Plus

• Für die Montage wird ein Kleber benötigt.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen. Zum Verbinden der Enden bieten wir zusätzliche Dichtungshülsen.

Fireplace Prato Plus Türdichtung Eckdaten:

• Dichtung, Ofenschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm

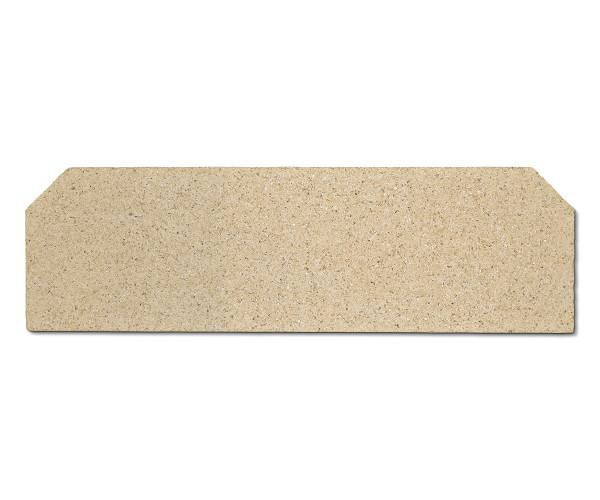

Original Zugumlenkung mittig für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Zugumlenkung mittig Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 325 mm x 98 mm x 20 mm
• Material Vermiculite

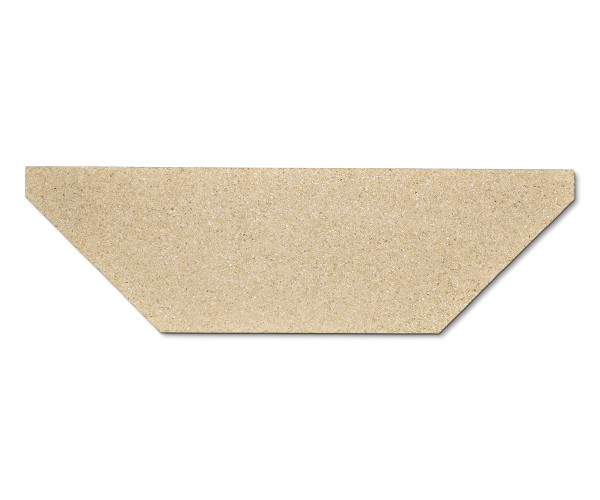

Original Zugumlenkung oben für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Zugumlenkung oben Eckdaten:

• Prallplatte, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 170/320 mm x 97 mm x 20 mm
• Material Vermiculite
• Position 19 in der Explosionszeichnung

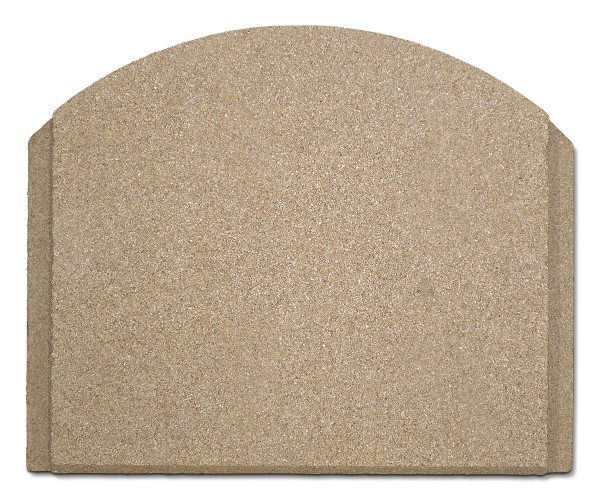

Original Zugumlenkung unten für den Kaminofen Fireplace Prato Plus

Fireplace Prato Plus Zugumlenkung unten Eckdaten:

• Umlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 300 mm x 245 mm x 30 mm
• Material Vermiculite
